Quattro 48/15000/200-100/100 230V VE.Bus

Quattro 48/15000/200-100/100 230V VE.Bus

[QUA483150000] Quattro 48/15000/200-100/100 230V VE.Bus

https://b2b.technosun.com/web/image/product.template/8617/image_1920?unique=b0b3915

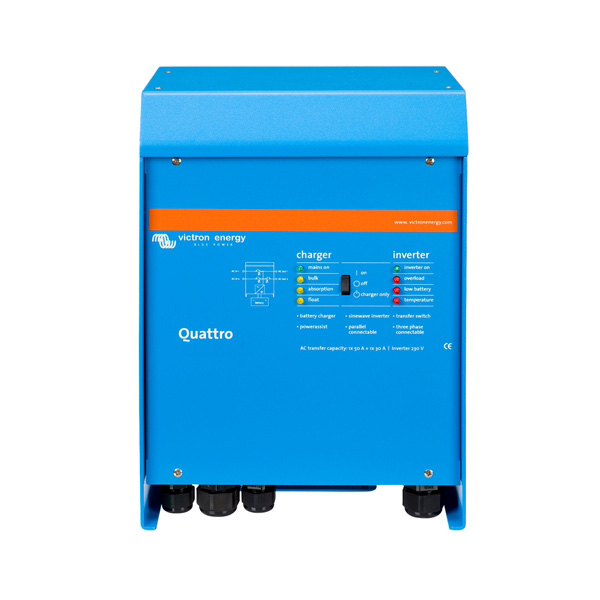

Inverter Victron Energy Quattro 48/15000/200-100/100 230V VE.Bus | Weight: 94.7 kg | 1PH | Isolated | 48 V

Not Available For Sale

    This combination does not exist.

    Contact Us

    Sales and terms conditions

    Display Name: [QUA483150000] Quattro 48/15000/200-100/100 230V VE.Bus
    HS Code: 85044087

    Inversor Cargador Victron Quattro 48/15000/200-100/100 230V VE.Bus

    Inversor sinusoidal puro de 15 kVA con doble entrada AC, transferencia automática y cargador de batería de 200 A

    El Quattro 48/15000/200-100/100 230V VE.Bus de Victron Energy es un inversor/cargador profesional de onda sinusoidal pura para sistemas aislados de gran potencia. Integra dos entradas AC independientes (red y generador) con conmutación automática inferior a 20 ms, salida única con bypass, función PowerControl y PowerAssist para gestión dinámica de la potencia de entrada, operación en paralelo y trifásico hasta seis unidades, y compatibilidad total con baterías de litio (Victron, Pylontech, BYD). Configuración y monitorización mediante el puerto VE.Bus y la plataforma VRM.

    Diseñado para aplicaciones residenciales, comerciales e industriales que requieren continuidad de suministro eléctrico de calidad, el Quattro 48/15000/200 combina la función de inversor sinusoidal puro con la de cargador de batería multietapa de alta corriente, gestor automático de fuentes AC y asistente de potencia de red, todo en un único equipo de instalación mural con refrigeración por ventilador y grado de protección IP21. La arquitectura modular permite ampliar potencia mediante la conexión en paralelo de hasta seis unidades por fase, manteniendo la sincronización precisa en frecuencia y fase gracias al bus de comunicación VE.Bus propietario de Victron Energy.

    SKU

    QUA483150000

    Potencia Continua

    15.000 VA / 12.000 W

    Tensión Batería

    48 V DC

    Cargador

    200 A

    Especificaciones Técnicas Detalladas

    • Tensión nominal de entrada DC: 48 V (rango operativo 38 - 66 V)
    • Tensión nominal de salida AC: 230 V ±2%
    • Frecuencia de salida: 50 Hz ±0,1% (configurable a 60 Hz)
    • Potencia continua de salida a 25 °C: 15.000 VA / 12.000 W
    • Potencia pico (30 min): 13.500 W
    • Potencia pico (5 s): 30.000 W
    • Eficiencia máxima: 96%
    • Consumo en vacío: 110 W
    • Consumo en modo búsqueda: 20 W
    • Forma de onda: Onda sinusoidal pura (Pure Sine Wave)
    • Corriente de carga de la batería: 200 A
    • Tensión de carga en absorción: 57,6 V
    • Tensión de carga en flotación: 55,2 V
    • Tensión de carga en almacenamiento: 52,8 V
    • Sensor de temperatura de batería: Sí (sonda BTS integrada)
    • Algoritmo de carga adaptativa: Variable de 4 etapas (bulk, absorción, flotación, almacenamiento)
    • Compatibilidad química: Plomo-ácido (abierto, AGM, Gel), Litio (Victron, Pylontech, BYD)
    • Compensación de temperatura: Automática mediante sonda externa
    • Entradas AC: 2 (AC1 red principal, AC2 generador)
    • Corriente nominal AC1: 16 A (conmutación)
    • Corriente nominal AC2: 100 A (conmutación)
    • Tiempo de conmutación (modo UPS): < 20 ms
    • Corriente máxima de transferencia: 2 × 100 A
    • Frecuencia de entrada AC: 45 - 65 Hz
    • Tensión de entrada AC: 187 - 265 VAC
    • Función PowerControl / PowerAssist: Sí, gestión dinámica de corriente de entrada
    • Conexión a la batería: 4 pernos M8
    • Sección máxima de cable de batería: 2 × 95 mm²
    • Conexión AC: Bornes de tornillo 13 mm² (6 AWG)
    • Puerto de comunicación: VE.Bus (2 conectores RJ45 en paralelo)
    • Puertos auxiliares: Conector multifunción para relé programable, on/off remoto, sensor de temperatura
    • Configuración en paralelo: Hasta 6 unidades en monofásico
    • Configuración trifásica: Hasta 18 unidades (6 por fase)
    • Protecciones integradas: Cortocircuito de salida, sobrecarga, sobretensión de batería, sobrecalentamiento
    • Dimensiones (alto × ancho × fondo): 572 × 488 × 344 mm
    • Peso: 94,7 kg
    • Temperatura de operación: -20 °C a +50 °C (refrigeración por ventilador)
    • Humedad relativa: 95 % sin condensación
    • Grado de protección: IP21
    • Material de la carcasa: Acero con revestimiento epoxi y chasis de aluminio
    • Color: Azul RAL 5012 (estructura) y gris RAL 7035 (cubierta)
    • Montaje: Posición vertical sobre superficie plana, con espacio libre para ventilación

    Datos de Rendimiento y Curvas de Eficiencia

    Eficiencia del Inversor

    • Eficiencia máxima del 96 % en condiciones nominales
    • Eficiencia del 93 - 94 % en régimen de carga parcial 30 - 70 %
    • Consumo en vacío de 110 W y modo búsqueda de 20 W
    • Regulación de tensión de salida ±2 % con carga variable

    Capacidad de Sobrecarga

    • Potencia pico de 30.000 W durante 5 segundos para arranque de motores
    • 13.500 W mantenidos durante 30 minutos
    • 12.000 W en régimen continuo a 25 °C ambiente
    • Desclasificación térmico automático por encima de 25 °C

    Rendimiento del Cargador

    • Corriente de carga de 200 A con algoritmo adaptativo de 4 etapas
    • Tensión de absorción 57,6 V, flotación 55,2 V, almacenamiento 52,8 V
    • Compensación automática de temperatura mediante sonda externa
    • Compatible con bancos de litio y plomo-ácido en cualquier configuración

    Conmutación y Resiliencia

    • Transferencia AC1 ↔ AC2 inferior a 20 milisegundos
    • Corriente máxima de transferencia 2 × 100 A por entrada
    • Función PowerAssist para apoyo de la red con baterías
    • Tiempo de conmutación apto para cargas SAI/UPS

    Aplicaciones Detalladas y Casos de Uso

    chevron_right Sistemas Aislados Residenciales de Gran Tamaño
    • Viviendas rurales con consumos elevados (electrodomésticos, climatización, bombeo de agua)
    • Configuración como inversor principal con gestión automática de red y generador auxiliar
    • Compatibilidad con bancos de baterías de litio para autoconsumo y autonomía prolongada
    • Monitorización remota a través de Cerbo GX, Ekrano GX y portal VRM de Victron
    chevron_right Sistemas Aislados Comerciales e Industriales
    • Explotaciones agrícolas, ganaderas y agrícolas con electrificación mediante campo fotovoltaico
    • Talleres, almacenes y naves industriales sin acceso a la red eléctrica
    • Estaciones de bombeo, regadío y tratamiento de aguas con alimentación solar
    • Telecomunicaciones, repetidores y centros de proceso de datos en ubicaciones remotas
    chevron_right Sistemas Híbridos Trifásicos con Backup
    • Configuración trifásica de hasta 18 unidades (6 por fase) para potencia ampliada
    • Combinación con red eléctrica, generador diésel y baterías de litio para autoconsumo con respaldo
    • Aplicación ESS (Energy Storage System) con Peak Shaving, autoconsumo y exportación cero
    • Reducción del consumo en pico mediante función PowerAssist y gestión dinámica de cargas
    chevron_right Viviendas y Edificios con Generador de Apoyo
    • Coordinación automática de dos fuentes AC con conmutación inferior a 20 ms
    • Prioridad programable de red o generador según disponibilidad y tarifa energética
    • Arranque y parada automática del generador en función del estado de carga de las baterías
    • Limitación dinámica de la corriente del generador con PowerControl
    chevron_right Plantas Marinas, Náuticas y Vehículos Especiales
    • Embarcaciones de recreo y profesionales con alimentación de tierra y generador de a bordo
    • Configuración de múltiples entradas AC (costa, generador, generador auxiliar) con transferencia automática
    • Vehículos especiales, caravanas y unidades móviles con gestión inteligente de fuentes
    • Operación silenciosa y eficiente para entornos marinos con protección IP21

    Certificaciones y Cumplimiento Normativo Completo

    Estándares de Seguridad Eléctrica

    • check EN-IEC 60335-1 - Seguridad de aparatos electrodomésticos y análogos, parte 1
    • check EN-IEC 60335-2-29 - Requisitos particulares para cargadores de batería
    • check EN 62109-1 - Seguridad de convertidores de potencia para sistemas fotovoltaicos

    Compatibilidad Electromagnética y Automoción

    • check EN 55014-1 / EN 55014-2 - Emisiones e inmunidad electromagnética en equipos domésticos
    • check EN 61000-3-3 / EN 61000-6-3 / EN 61000-6-1 / EN 61000-6-2 - Compatibilidad electromagnética industrial y doméstica
    • check ECE R10-4 - Homologación de automoción para compatibilidad electromagnética en vehículos

    Servicio Técnico Profesional Techno Sun

    Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.

    STOCK PERMANENTE ENVÍO 24-48H GARANTÍA OFICIAL VICTRON ENERGY

    Inversor Cargador Quattro 48/15000/200-100/100 230V VE.Bus

    Referencia: QUA483150000 | Inversor Cargador Aislada

    La solución definitiva para sistemas aislados de gran potencia con doble entrada AC, transferencia automática y cargador de batería de alta corriente en aplicaciones que demandan máxima fiabilidad y eficiencia energética.
