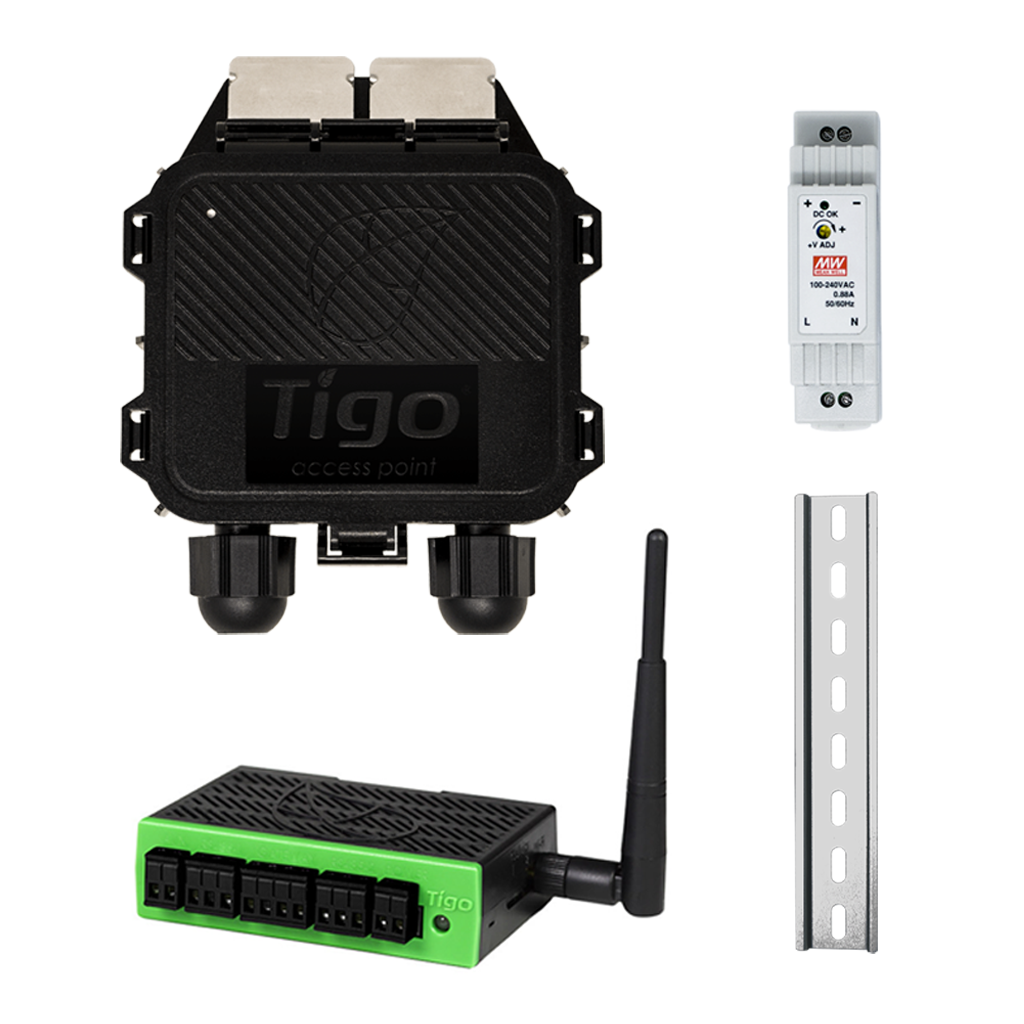

Este kit incluye el Cloud Connect Advanced (CCA), el Punto de acceso Tigo (TAP) y la fuente de alimentación por carril din.

Clamp, toroidal, current sensor 120A | CT 120A 3000/1

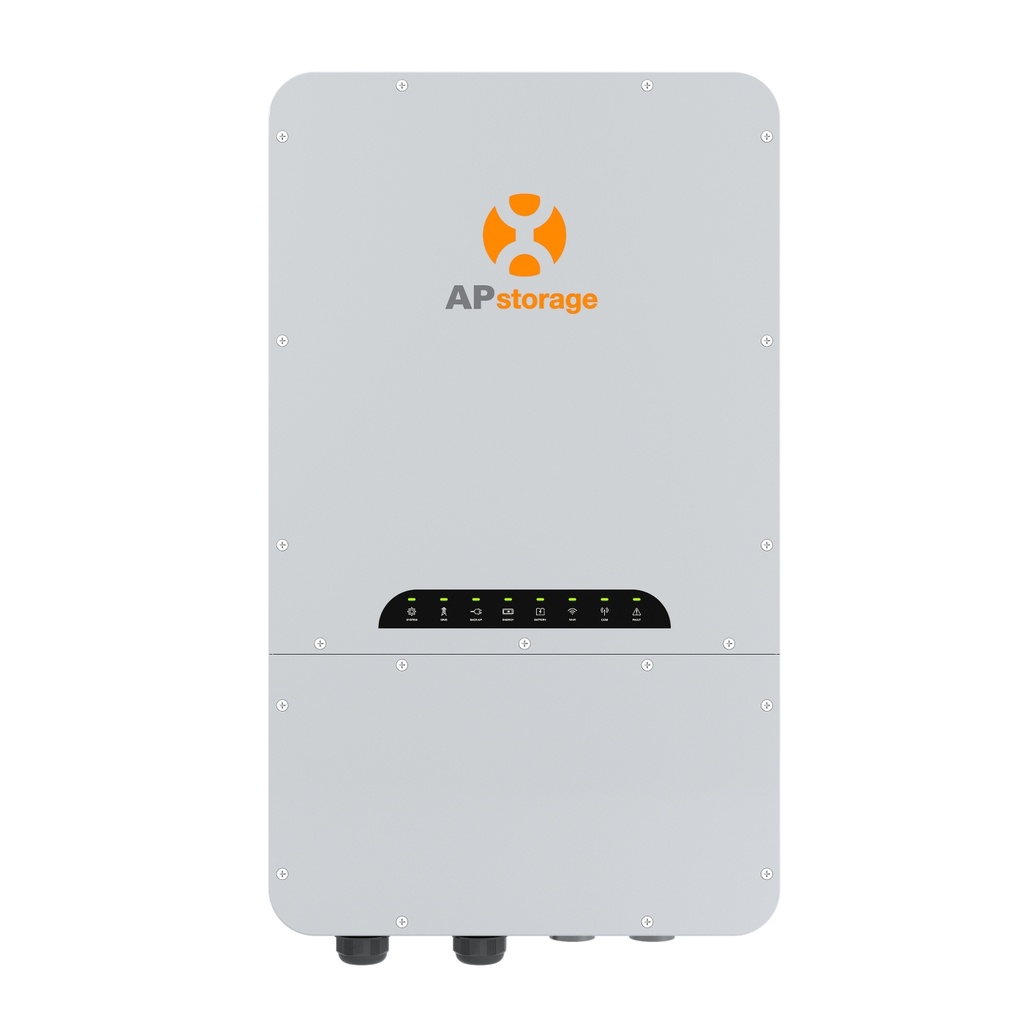

Sistema inteligente de conversión de energía de APSystemes | 5000VA | 48V | 96,5% eficiencia | IP65

Potencia nominal corriente alterna 250 KVA
Potencia máxima corriente alterna 250 KW (cos?=1).
*Entrada
Tensión continúa máxima en circuito abierto 880 Vdc
Rango completo de MPPT 450 ÷ 760 Vdc
Intervalo de ejercicio 450 ÷ 760 Vdc
Corriente de entrada máxima 590 Acc
Tensión de umbral para el suministro hacia la red 540 Vdc
Tensión de Ripple <1%
Número de entradas 1
Número de MPPT 1
Conectores CC Busbar
*Salida
Tensión de ejercicio 400 Vca
Intervalo de operación 340 ÷ 460 Vca (1)
Intervalo para la máxima potencia 340 ÷ 460 Vca
Intervalo de frecuencia 47,5 ÷ 51,5 Hz (Opcional a 60 Hz) (1)
Intervalo de frecuencia configurable 47 ÷ 53 Hz (Opcional a 60 Hz)
Corriente nominal 361 Aca
Corriente máxima 420 Aca
Contribución a la corriente de cortocircuito 630 Aca
Distorsión armónica (THDi) <3%
Factor de potencia de 0,9 ind. a 0,9 cap.p. (1)
Separación galvánica Transformador BF
Conectores CA Busbar
*Sistema
Rendimiento máximo 96,3%
Rendimiento europeo 95,3%
Consumo stand-by <32W
Consumo de noche <32W
Protecciones internas Magneto térmico lado CA - Seccionador en lado CC
Protección funcionamiento en isla Si
Detección dispersión hacia tierra Si
Disipación de calor Ventilador controlado
Temperatura de servicio -20°C ÷ 45°C (sin reducción de potencia)
Temperatura de almacenamiento -20°C ÷ 70°C
Humedad 5 ÷ 95% sin condensación
Peso 1630 Kg
*Comunicación:
Pantalla táctil LCD color 4.3".
Interfaz de comunicación: Ethernet, USB, 2 x RS232, 2
Entradas para control remoto (desconexión y EPO del inversor) y 3 relés de señales de estado
operativo.
RS485 (versión de ranura).
Protocolo incluido: ModBUS y ModBUS/TCP.
Conexión remota directa al Display mediante conexión VNC ( gratuita).
OPCIONES DE REGULACION DEL INVERSOR:
1.- Regulación de potencia final del inversor ( local y remoto.)
2.- Gestión del Factor de Potencia ( local o remoto).
3.- Gestión de Reactiva y activa ( local o remoto).
4.-Gestion del Mppt ( local o remoto)
5.-Variacion de la potencia final en relación a la frecuencia de la red ( compatible sistemas off-grid).
*Standards
EMC EN61000-6-3, EN61000-6-2, EN61000-3-11, EN61000-3-12
Seguridad EN62109-1, EN62109-2
Directivas Directiva de baja tensión: 2006/95/EC, EMC Directiva: 2004/108/EC
Supervisión de la red ref. SIRIO K80 HV CEI 0-16, A70, Real Decreto 413/2014, PO12.3, G59-2,G59,3,
Normativa Chile PGMD.
(1) Estos valores pueden variar de acuerdo con las regulaciones locales.

*Input
Nominal Voltage: 400 VAC 3F
Voltage Tolerance: +20% / -25%
Frequency: 45 to 65 Hz
Soft Start: 0 - 100% in 125 sec (preset)
BY-PASS
Nominal Voltage: 400 V 3F + N (± 20%, preset)
Frequency: 50 or 60 Hz (Adjustable).

*Output
Nominal Power: 80 kvas.
Active Power: 72 kW.
Nominal Voltage: 400 V 3F ± 20% (preset)
Frequency: 50 or 60 Hz (adjustable).
Static Stability: ± 1%
Dynamic Stability: ± 5%
Voltage Distortion with Linear Load: 1% typ, 2% Max
Crest Factor (Ipeak/Irms) - EN62040-3: 3:1
Voltage Distortion with Non-Linear Load: < 3%
Overload: 110% for 60 min, 125% for 10 min, 150% for 1 min.
BATTERY
Type: VLRA AGM /GEL; NiCd for PV applications
Nominal Voltage: 384 Vdc
Residual Ripple Voltage: ± 1%
Maximum Charging Current from SPS Output (PV Inverter): 200A

*System
Dimensions (HxWxD): 888x740x1400
Weight (kg): 52
Operating Temperature: 0 to 40°C
RH: < 95% non-condensing
Color: RAL 7035
Protection Level: IP20
Standards: Safety IEC EN 62040-1; EMC IEC EN 62040-2; Performance IEC EN 62040-3

Hybrid three-phase inverter 5kw, compatible witth extensible battery modules

Hybrid single-phase inverter 3kw, compatible witth extensible battery modules

Hybrid three-phase inverter 6kw, compatible witth extensible battery modules

5kw three-phase hybrid inverter, compatible with extendable battery modules

Hybrid single-phase inverter 3kw, compatible witth extensible battery modules

Hybrid single-phase inverter 3kw, compatible with extensible battery modules

Hybrid single-phase inverter 3kw, compatible with extensible battery modules

Hybrid single-phase inverter 3kw, compatible with extensible battery modules

Hybrid single-phase inverter 3kw, compatible with extensible battery modules

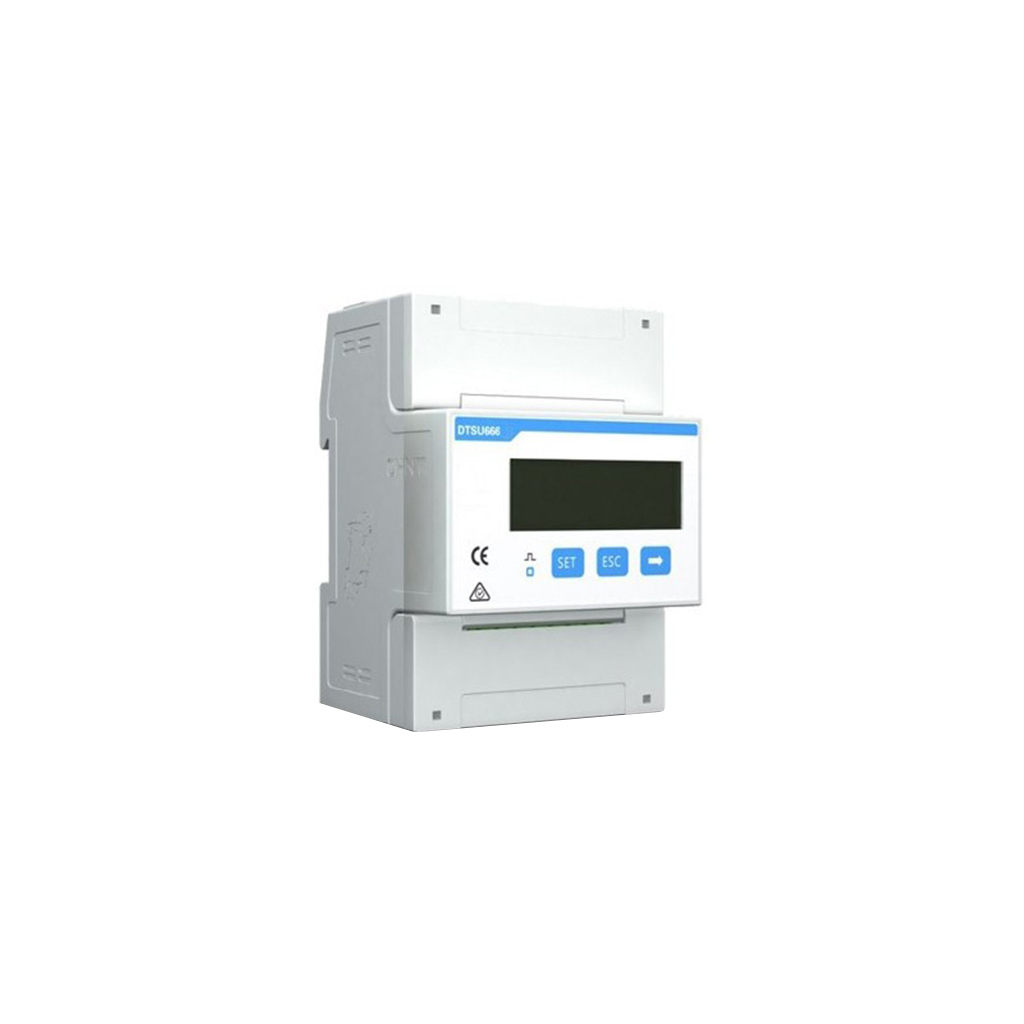

• Contador monofásico para inversor híbrido
• Comunicación RS485 con inversor (modbus); max 2 Contadores por cada inversor

Posibilidad de adquirir una extensión de garantía a 20 años, siempre que se realice en los 30 primeros días de adquisición del equipo y se registre en la plataforma https://apsystemsema.com/ema/index.action. El registro de la garantía extendida requiere disponer de una unidad ECU que comunique el equipo a internet.

5kw three-phase hybrid inverter, compatible with extendable battery modules
