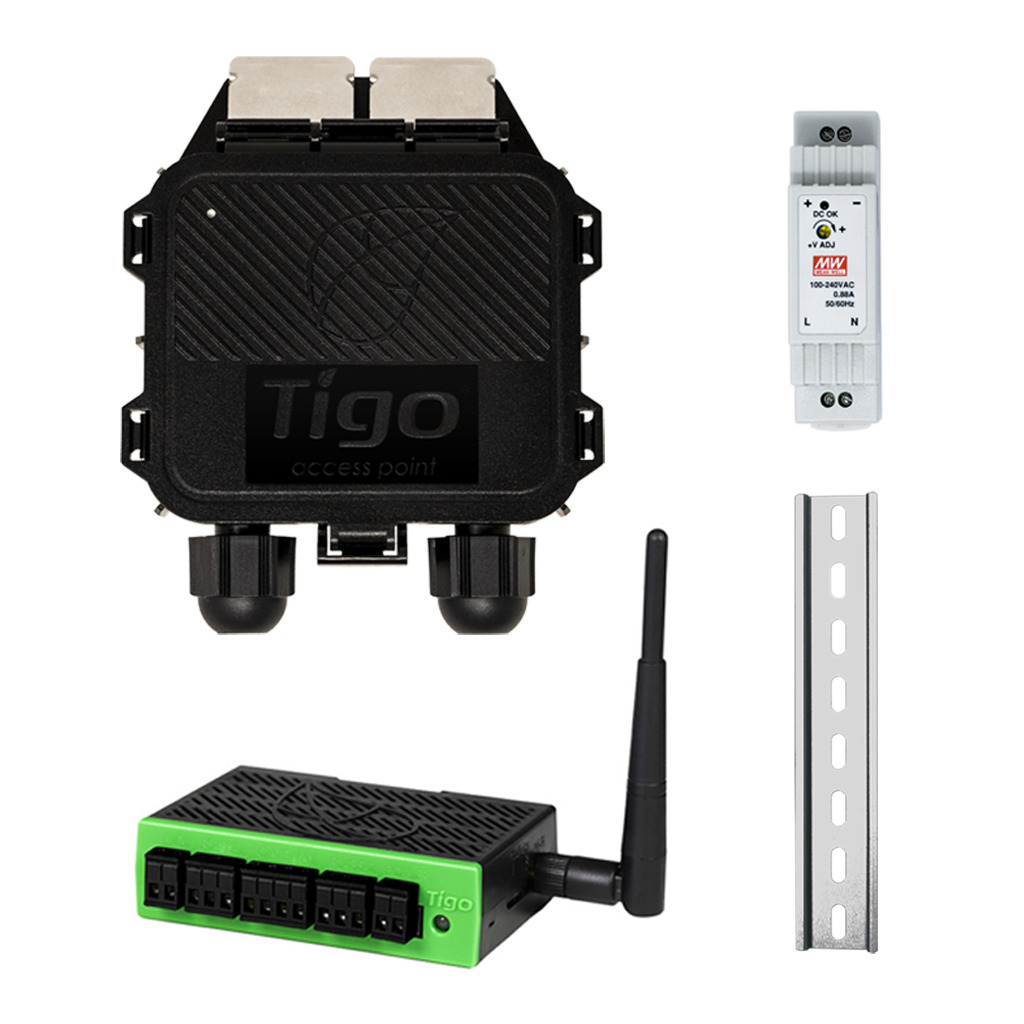

Este kit incluye el Cloud Connect Advanced (CCA), el Punto de acceso Tigo (TAP) y la fuente de alimentación por carril DIN. Según la distancia entre TAPs y TS4s puede que sea necesario añadir uno o más TAPs adicionales.

Incluye 3 CTs
Dimensiones: 422W x 699.3H x279D mm
Peso: 33,6kg

Clamp, toroidal, current sensor 120A | CT 120A 3000/1

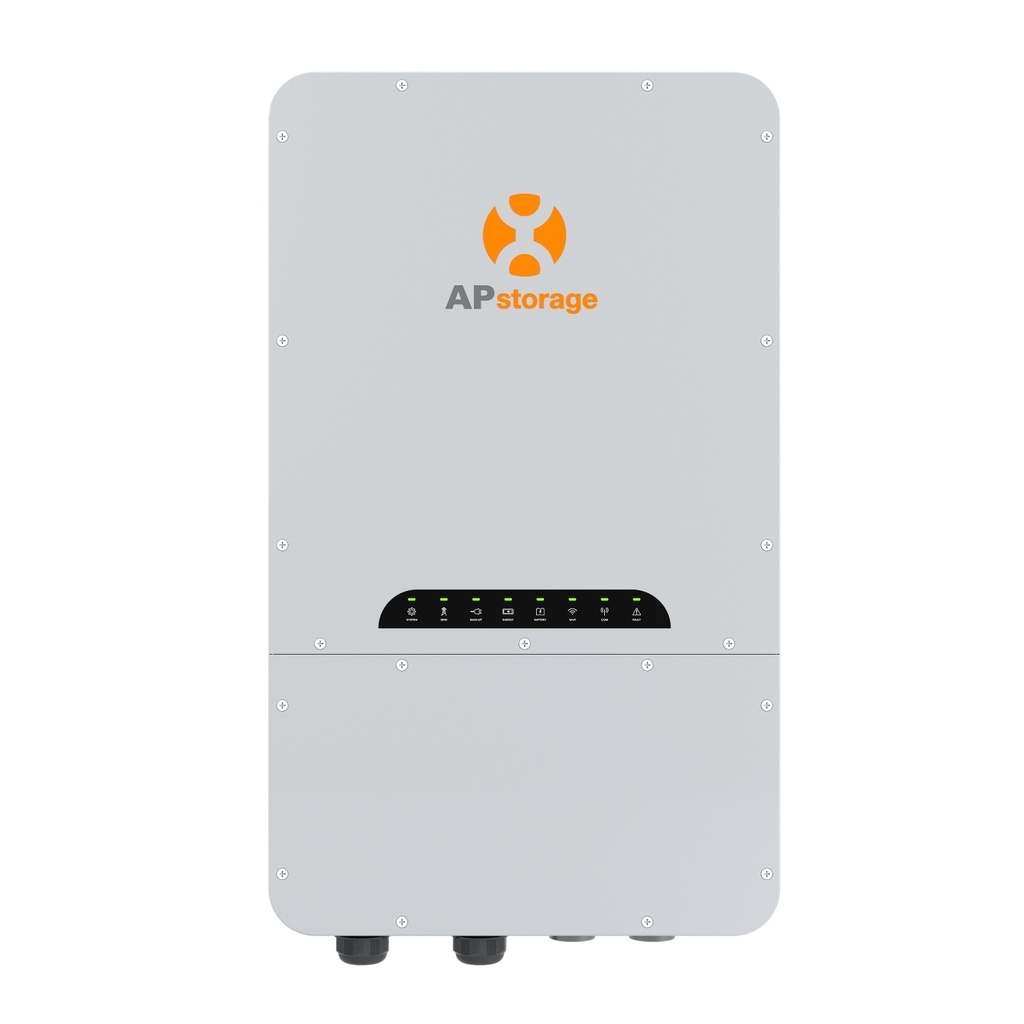

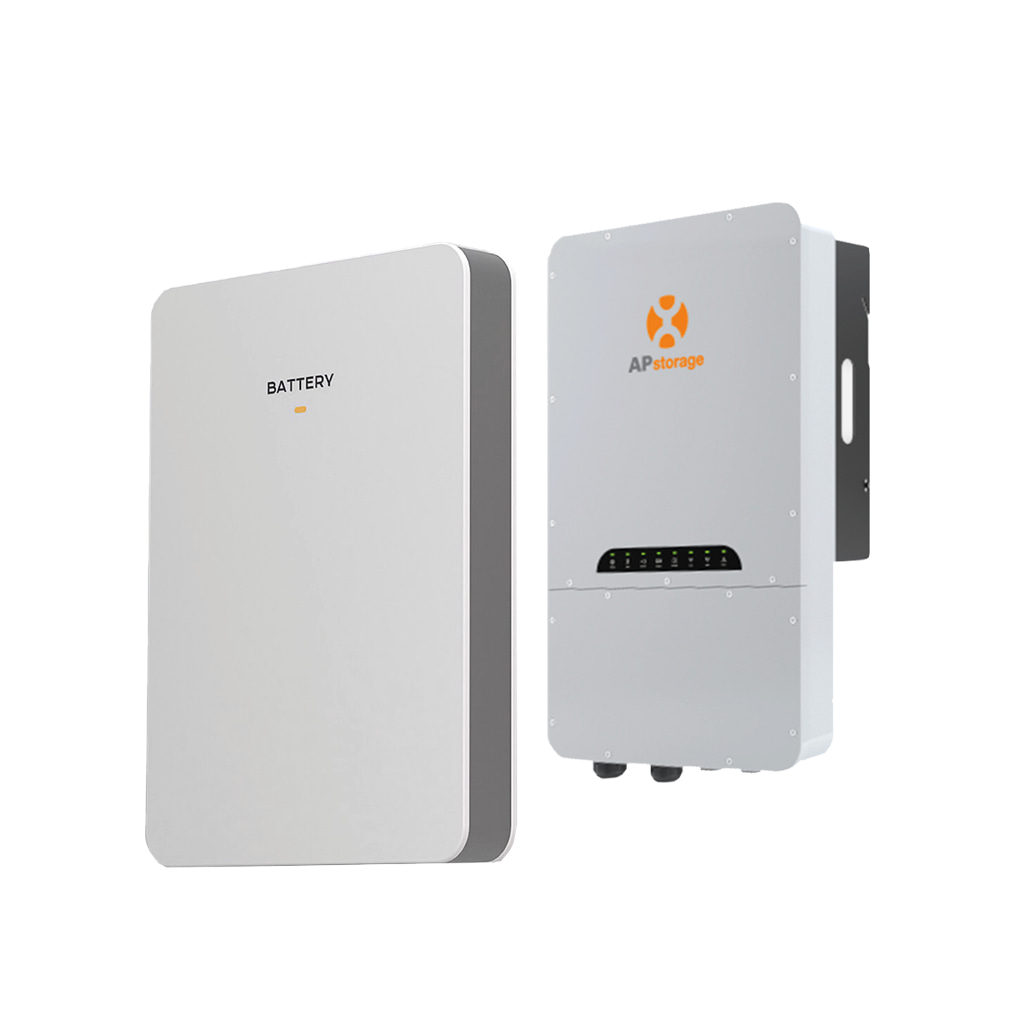

Sistema inteligente de conversión de energía de APSystemes | 5000VA | 48V | 96,5% eficiencia | IP65

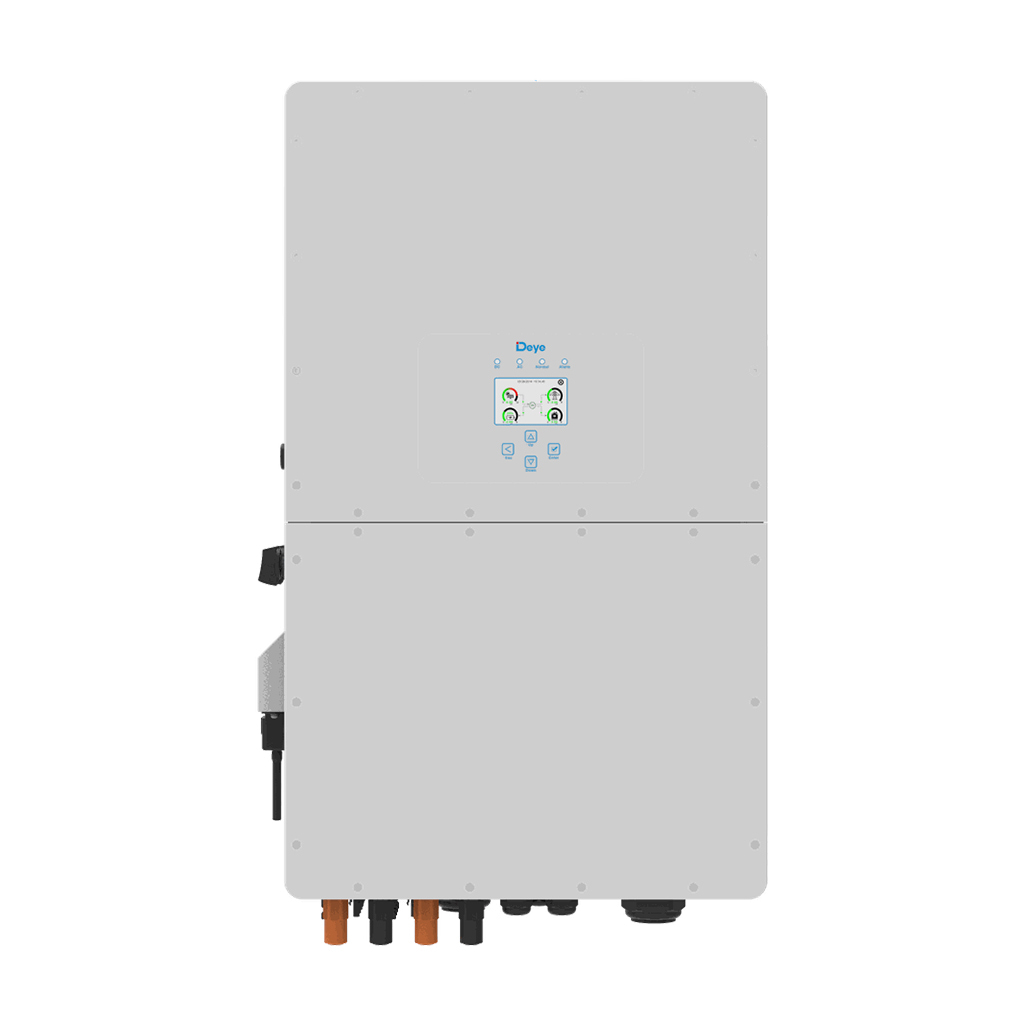

Inversor híbrido trifásico 50kW.
Se incluyen 3x CT 300/5 compatibles con meter, NO pueden conectarse directamente al inversor.
- Modos de funcionamiento múltiples programables: On grid, off grid y UPS
Dimensiones (W*H*D): 527×894×294mm

Inversor Híbrido | Batería de alto voltaje.
Admite salida desequilibrada trifásica.
Máx. 10uds en paralelo para operación en red y fuera de la red.
Compatible con baterías Sunwoda

Potencia nominal corriente alterna 250 KVA
Potencia máxima corriente alterna 250 KW (cos?=1).
*Entrada
Tensión continúa máxima en circuito abierto 880 Vdc
Rango completo de MPPT 450 ÷ 760 Vdc
Intervalo de ejercicio 450 ÷ 760 Vdc
Corriente de entrada máxima 590 Acc
Tensión de umbral para el suministro hacia la red 540 Vdc
Tensión de Ripple <1%
Número de entradas 1
Número de MPPT 1
Conectores CC Busbar
*Salida
Tensión de ejercicio 400 Vca
Intervalo de operación 340 ÷ 460 Vca (1)
Intervalo para la máxima potencia 340 ÷ 460 Vca
Intervalo de frecuencia 47,5 ÷ 51,5 Hz (Opcional a 60 Hz) (1)
Intervalo de frecuencia configurable 47 ÷ 53 Hz (Opcional a 60 Hz)
Corriente nominal 361 Aca
Corriente máxima 420 Aca
Contribución a la corriente de cortocircuito 630 Aca
Distorsión armónica (THDi) <3%
Factor de potencia de 0,9 ind. a 0,9 cap.p. (1)
Separación galvánica Transformador BF
Conectores CA Busbar
*Sistema
Rendimiento máximo 96,3%
Rendimiento europeo 95,3%
Consumo stand-by <32W
Consumo de noche <32W
Protecciones internas Magneto térmico lado CA - Seccionador en lado CC
Protección funcionamiento en isla Si
Detección dispersión hacia tierra Si
Disipación de calor Ventilador controlado
Temperatura de servicio -20°C ÷ 45°C (sin reducción de potencia)
Temperatura de almacenamiento -20°C ÷ 70°C
Humedad 5 ÷ 95% sin condensación
Peso 1630 Kg
*Comunicación:
Pantalla táctil LCD color 4.3".
Interfaz de comunicación: Ethernet, USB, 2 x RS232, 2
Entradas para control remoto (desconexión y EPO del inversor) y 3 relés de señales de estado
operativo.
RS485 (versión de ranura).
Protocolo incluido: ModBUS y ModBUS/TCP.
Conexión remota directa al Display mediante conexión VNC ( gratuita).
OPCIONES DE REGULACION DEL INVERSOR:
1.- Regulación de potencia final del inversor ( local y remoto.)
2.- Gestión del Factor de Potencia ( local o remoto).
3.- Gestión de Reactiva y activa ( local o remoto).
4.-Gestion del Mppt ( local o remoto)
5.-Variacion de la potencia final en relación a la frecuencia de la red ( compatible sistemas off-grid).
*Standards
EMC EN61000-6-3, EN61000-6-2, EN61000-3-11, EN61000-3-12
Seguridad EN62109-1, EN62109-2
Directivas Directiva de baja tensión: 2006/95/EC, EMC Directiva: 2004/108/EC
Supervisión de la red ref. SIRIO K80 HV CEI 0-16, A70, Real Decreto 413/2014, PO12.3, G59-2,G59,3,
Normativa Chile PGMD.
(1) Estos valores pueden variar de acuerdo con las regulaciones locales.

*Entrada
Tensión nominal 400 Vca 3F
Tolerancia de tensión + 20% / - 25 %
Frecuencia de 45 a 65 Hz
Soft start 0 - 100 % en 125 sec (preajustable)
BY-PASS
Tensión nominal 400 V 3F + N (± 20 %, preajustable)
Frecuencia 50 o 60 Hz (Ajustable).

*Salida
Potencia Nominal: 80 kvas.
Potencia Activa: 72 kw.
Tensión nominal 400 V 3F ± 20 % (preajustable)
Frecuencia 50 o 60 Hz (ajustable).
Estabilidad estática ± 1%
Estabilidad dinámica ± 5%
Distorsión de tensión con carga lineal 1 % typ, 2 % Max
Factor de cresta (Ipeak/Irms) - EN62040-3 : 3:1
Distorsión de tensión con carga No lineal < 3 %
Sobrecarga 110 % por 60 min, 125 % por 10 min, 150 % por 1 min.
BATERÍA
Tipo VLRA AGM /GEL; NiCd para aplicaciones PV
Tensión nominal 384 Vdc
Tensión ondulación residual ± 1%
Corriente máxima de carga de salida de SPS (PV Inverter) 200A

*Sistema
Dimensiones (AxPxL) 888x740x1400
Peso (kg) 52
Temperatura de servicio de 0 a 40°C
RH < 95 % sin condensación
Color RAL 7035
Nivel de protección IP20
Standard Seguridad IEC EN 62040-1; EMC IEC EN 62040-2; Performances IEC EN 62040-3

• Dongle / Pocket WiFi NO incluido, necesario añadir la referencia [ZSM-WIFI-USB]
• Incluye 3 Cts

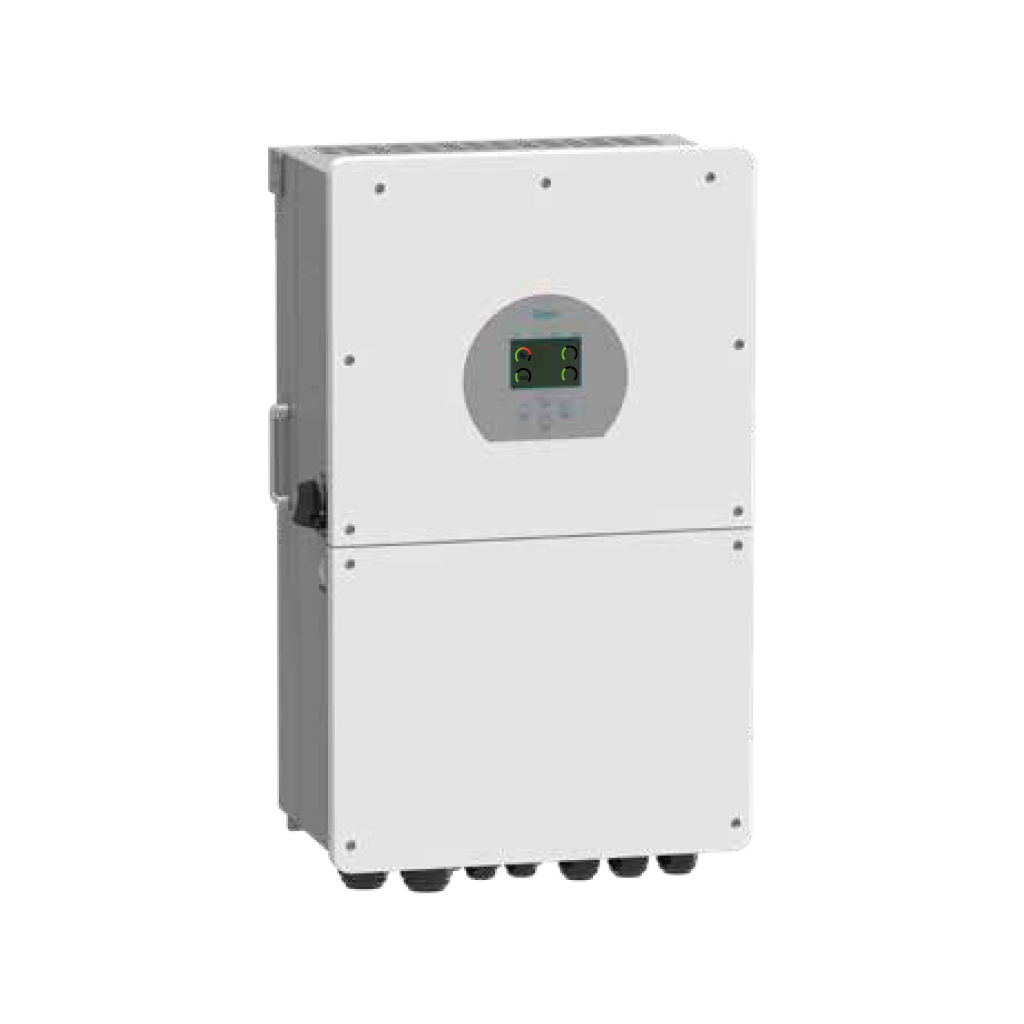

Inversor híbrido monofásico 1PH 16kW
Máximo de 16 unidades en paralelo para funcionamiento en red y fuera de ella.

• Paquete de baterías de fosfato de hierro y litio ZCS-Azzurro 5,12kWh
• Necesario adquirir el BDU Azzurro ZZT-ZBT5K-BDU
• Kit de cables de conexión incluido
• Baterías conectables por canal de batería: 1÷4 (conexión en paralelo HV)
• Compatibles con inversor Azzurro ZZT-HYD___K-ZP1 y Azzurro ZZT-HYD___3PH ZSS

Hybrid three-phase inverter 5kw, compatible witth extensible battery modules

Hybrid single-phase inverter 3kw, compatible witth extensible battery modules

Inversor híbrido trifásico de 6kw, compatible con módulos de batería extensibles

Inversor híbrido trifásico de 5kw, compatible con módulos de batería extensibles

Inversor híbrido monofásico de 3kW, compatible con módulos de baterías extensibles

Inversor híbrido monofásico de 3kw, compatible con módulos de baterías extensibles

Inversor híbrido monofásico de 3kw, compatible con módulos de baterías extensibles

Inversor híbrido monofásico de 3kw, compatible con módulos de baterías extensibles

Inversor híbrido monofásico de 3kw, compatible con módulos de baterías extensibles

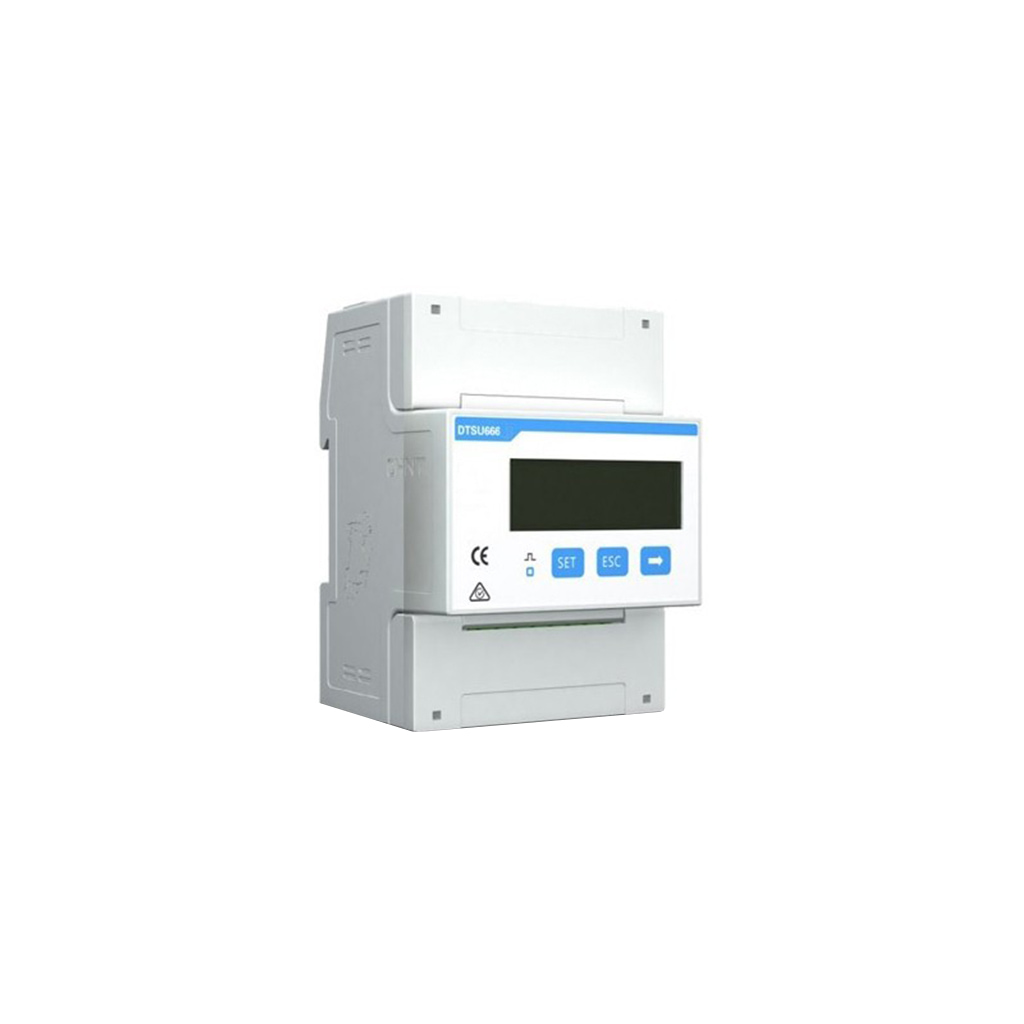

• Contador monofásico para inversor híbrido
• Comunicación RS485 con inversor (modbus); max 2 Contadores por cada inversor

Posibilidad de adquirir extensión de garantía a 20 años.*

* El registro de la garantía extendida requiere disponer de una unidad ECU que comunique el equipo/s a internet.
El profesional debe registrar el equipo/s en los 30 primeros días tras la instalación o activación del EMA (lo que ocurra antes) en la plataforma EMA de APSystems: https://emea.apsystems.com/es/registro-ema/

Inversor híbrido trifásico de 5kw, compatible con módulos de batería extensibles
