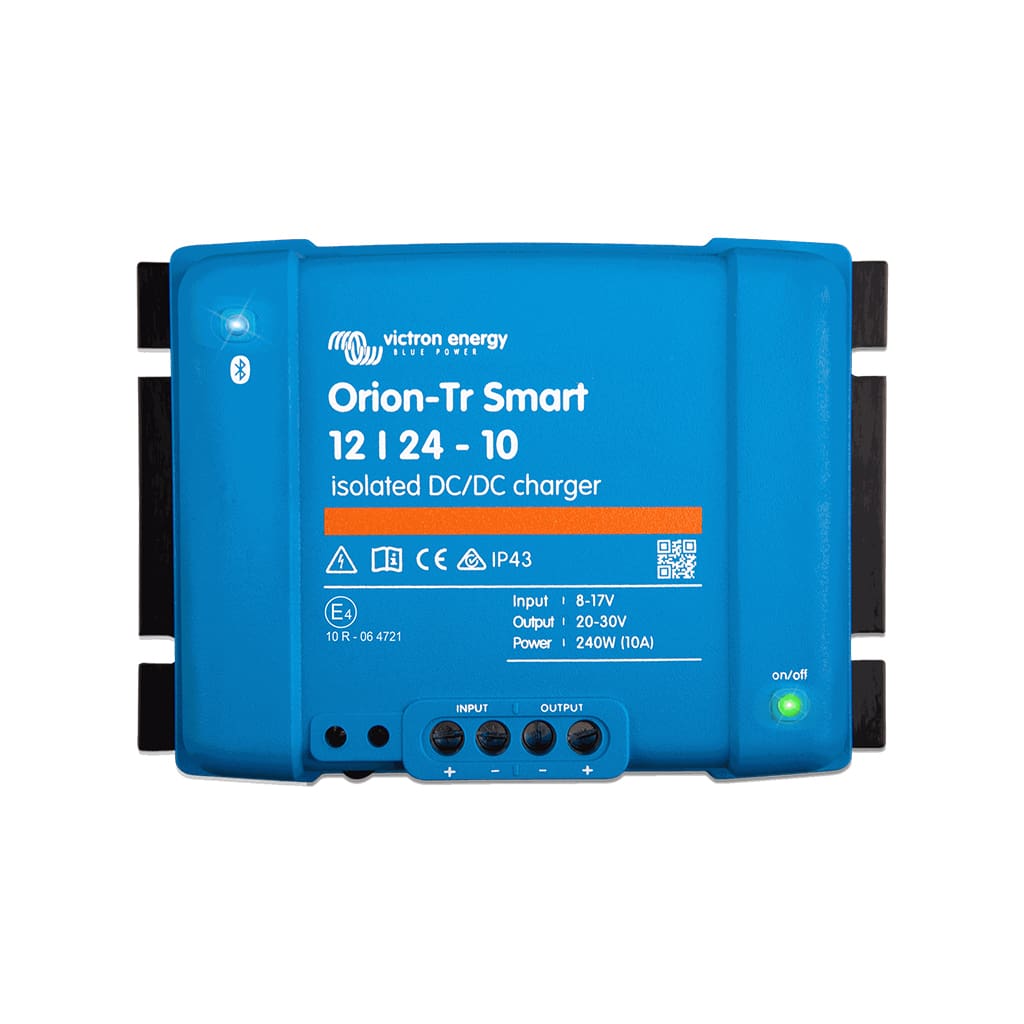

Orion-Tr Smart 12/24-10A (240W) Isolated DC-DC charger - VICTRON ENERGY
[ORI122424120] Orion-Tr Smart 12/24-10A (240W) Isolated DC-DC charger - VICTRON ENERGY
Cargador Victron Energy Orion-Tr Smart 12/24-10A (240W) | Peso: 1,5 kg | Inversor aislada | Conexión inteligente.
📕 Descarga de documentación
Nombre mostrado:
[ORI122424120] Orion-Tr Smart 12/24-10A (240W) Isolated DC-DC charger - VICTRON ENERGY
Código HS:
85044095
Especificaciones Técnicas Detalladas
- Rango de tensión de entrada: 8-17 VDC
- Tensión nominal de salida: 24,2 VDC
- Rango de ajuste de la tensión de salida: 20-30 VDC
- Tolerancia de la tensión de salida: +/- 0,2 V
- Subtensión de desconexión / reinicio: 7 V / 7,5 V
- Corriente de salida continua (40 °C): 10 A
- Corriente de salida máxima (10 s): 15 A
- Corriente de cortocircuito: 25 A
- Potencia continua de salida: 280 W a 25 °C / 240 W a 40 °C
- Eficiencia: 88 %
- Nivel de ruido: 2 mV rms
- Corriente de carga de entrada sin carga: < 100 mA
- Corriente en reposo: < 1 mA
- Aislamiento galvánico: 200 V entre entrada, salida y carcasa
- Dimensiones (al x an x p): 130 x 186 x 70 mm
- Peso: 1,3 kg
- Conexión CC: Bornes de tornillo (sin herramientas especiales)
- Sección de cable máxima: 16 mm² (AWG6)
- Grado de protección: IP43 (electrónica), IP22 (área de conexión)
- Rango de temperatura de trabajo: -20 a +55 °C
- Humedad: Máx. 95 % sin condensación
- Fusible de entrada: Integrado (no reemplazable)
- Conectividad: Bluetooth Smart para configuración y monitorización vía VictronConnect
- Algoritmo de carga: Adaptable de 3 etapas (inicial, absorción, flotación) o salida fija
- Compatibilidad con alternador: Detección de motor en marcha para alternadores inteligentes
- On/Off remoto: Conector bifásico configurable
- Funcionamiento en paralelo: Número ilimitado de unidades para aumentar la corriente de salida
- Protecciones: Cortocircuito, sobretemperatura (reducción de potencia) y subtensión
Datos de Rendimiento y Curvas de Eficiencia
Límites Operacionales
- Eficiencia de conversión del 88 % en el punto nominal
- Potencia continua de 240 W a 40 °C y hasta 280 W a 25 °C
- Reducción de potencia del 3 % por cada °C por encima de 40 °C
Gestión de Carga
- Carga adaptable de 3 etapas para baterías de plomo-ácido y de litio
- Tiempo de absorción fijo de 2 horas por defecto en baterías de litio
- Función buck-boost que mantiene la tensión de salida estable dentro del rango de entrada
Aplicaciones Detalladas y Casos de Uso
Vehículos y autocaravanas
- Carga de una batería auxiliar de 24 V desde el sistema de 12 V del vehículo
- Compatibilidad con alternadores inteligentes de vehículos de última generación
- Detección de apagado del motor para proteger la batería de arranque
Náutica y embarcaciones
- Aislamiento galvánico de 200 V que evita corrientes parásitas entre circuitos
- Carga de bancos de servicio a 24 V desde fuentes de 12 V
- Grado de protección frente a humedad y entornos exigentes
Sistemas off-grid y telecomunicaciones
- Adaptación de tensiones entre bancos de baterías de distinto voltaje
- Funcionamiento en paralelo para escalar la corriente de salida
- Configuración y supervisión remota mediante Bluetooth Smart
Certificaciones y Cumplimiento Normativo Completo
Estándares de Seguridad
- EN 60950 - Seguridad de equipos eléctricos
Compatibilidad Electromagnética
- EN 61000-6-3 / EN 55014-1 - Emisiones
- EN 61000-6-2 / EN 61000-6-1 / EN 55014-2 - Inmunidad
Directiva de Automoción
- ECE R10-5 - Homologación para uso en vehículos
Componentes Compatibles de la Serie Orion
Este producto pertenece a la familia de conversores Orion de Victron Energy. A continuación se enumeran componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Conversores CC/CC IP67
- ORI241210260 — Orion IP67 24/12-10A (120 W)
- ORI122421226 — Orion IP67 12/24-50A (1200 W)
Conversores no aislados
- ORI241210200 — Orion-Tr 24/12-10 (120 W)
- ORI121236140 — Orion-Tr Smart 12/12-30A (360 W) no aislado
Accesorios de cableado
- ASS070300100 — Cable remoto para cargador Orion-Tr Isolated
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Victron Orion-Tr Smart 12/24-10A (240 W)
Referencia: ORI122424120 | Cargador CC/CC aislado
La solución definitiva para la carga de baterías auxiliares de 24 V en aplicaciones que demandan máxima fiabilidad y eficiencia energética.
