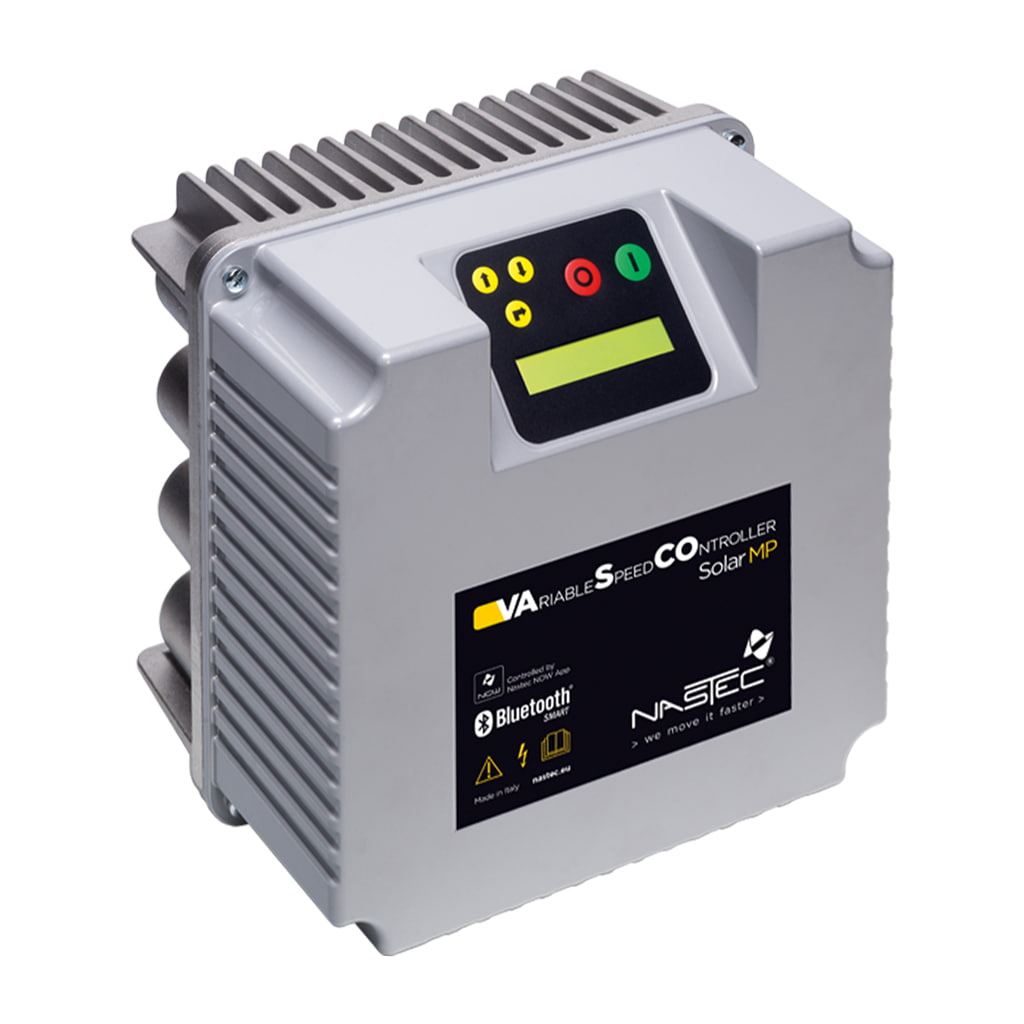

NASTEC Vasco Solar VS 418 MP Variador bombeo solar | 7,5kW | 190-520 VAC | 18A
[WAT239] NASTEC Vasco Solar VS 418 MP Variador bombeo solar | 7,5kW | 190-520 VAC | 18A
Accessory NASTEC Vasco Solar VS 418 MP Variador bombeo solar 7,5kW 190-520 VAC 18A
Specifications: 7.5kW | 520V AC | 18 A | 6 kg
Reference: WAT239
📕 Descarga de documentación
Display Name:
[WAT239] NASTEC Vasco Solar VS 418 MP Variador bombeo solar | 7,5kW | 190-520 VAC | 18A
Especificaciones Técnicas Detalladas
Valores del catálogo técnico NASTEC para la referencia de fábrica 3032400210 (VS 418 MP).
| Código de fábrica NASTEC | 3032400210 |
| Modelo | VS 418 MP |
| Tensión de entrada en continua (V in CC) | 320 - 850 VCC |
| Tensión de entrada en alterna (V in CA) | 3 x 190 - 520 VCA |
| Tensión de entrada mínima para el 100 % de la velocidad nominal de la bomba | mayor de 560 VCC |
| Tensión máxima de salida (Max V out) | 3 x 460 VCA |
| Corriente máxima de salida (Max I out) | 18 A |
| Tensión típica del motor accionado | 3 x 400 VCA |
| Potencia típica del motor P2 | 7,5 kW |
La tensión mínima indicada es la necesaria para obtener el 100 % de la velocidad nominal de la bomba.
| Temperatura de funcionamiento | -10 °C a 60 °C |
| Temperatura ambiente nominal | -10 °C a 50 °C |
| Altitud máxima a corriente nominal | 1.000 m |
| Grado de protección (tamaño 2, al que pertenece el VS 418 MP) | IP66 / NEMA 4X |
| Peso declarado en catálogo | 8,5 kg |
| Tipo de instalación | Unidad independiente para montaje en el sistema de bombeo |
| Seguimiento del punto de máxima potencia | MPPT sobre el campo fotovoltaico conectado |
| Algoritmo de control del motor | Control vectorial de campo orientado (FOC) |
| Motores asíncronos | Autotuning de los parámetros del motor |
| Motores síncronos de imanes permanentes | Control sin sensor de posición |
| Protección de marcha en seco | Por vigilancia del factor de potencia del motor, sin sondas adicionales |
| Protecciones propias del equipo | Sobretensiones y sobretemperatura |
| Bus de campo | MODBUS RTU sobre RS485 |
| Protocolo adicional | BACnet |
| Conectividad local | Bluetooth SMART 4.0 con la aplicación Nastec NOW |
| Visualización | Display de parámetros eléctricos: tensión, corriente y potencia |
Posición de esta referencia dentro de la familia de doble alimentación del fabricante.
| Modelo | Entrada CC | Entrada CA | Máx. I out | Motor típico P2 |
|---|---|---|---|---|
| VS 409 MP | 320 - 850 VCC | 3 x 190 - 520 VCA | 9 A | 3 kW |
| VS 412 MP | 320 - 850 VCC | 3 x 190 - 520 VCA | 12 A | 4 kW |
| VS 415 MP | 320 - 850 VCC | 3 x 190 - 520 VCA | 15 A | 5,5 kW |
| VS 418 MP (esta referencia) | 320 - 850 VCC | 3 x 190 - 520 VCA | 18 A | 7,5 kW |
| VS 425 MP | 320 - 850 VCC | 3 x 190 - 520 VCA | 25 A | 11 kW |
| VS 430 MP | 320 - 850 VCC | 3 x 190 - 520 VCA | 30 A | 15 kW |
Referencias de catálogo NASTEC cuya tabla de compatibilidad incluye expresamente el VS 418.
| Accesorio | Compatibilidad declarada | Grado | Código |
|---|---|---|---|
| Filtro de salida dV/dt 32 A | VS418-425-430 | IP00 | 2007120100 |
| Filtro de salida dV/dt 32 A | VS418-425-430 | IP23 | 2007120101 |
| Filtro de salida dV/dt 48 A | VS418-425-430-438-448 | IP54 | 2007160102 |
| Filtro sinusoidal 25 A | VS418-425 | IP54 | 2007570102 |
| Filtro sinusoidal 32 A | VS418-425-430 | IP00 | 2007530100 |
| Filtro sinusoidal 32 A | VS418-425-430 | IP23 | 2007530101 |
| Kit de control remoto GSM | Equipos declarados IOT ready | - | 3080600110 |
| Kit de control remoto WiFi | Equipos declarados IOT ready | - | 3080640110 |
Datos de Servicio y Límites Operacionales
Límites eléctricos declarados
- Ventana de entrada en continua: 320 a 850 VCC.
- Ventana de entrada en alterna: 3 x 190 a 520 VCA.
- A partir de 560 VCC en la entrada el equipo puede llevar la bomba al 100 % de su velocidad nominal.
- Corriente de salida limitada a 18 A, con tensión de salida máxima de 3 x 460 VCA.
Comportamiento frente a la radiación
- El MPPT ajusta el punto de trabajo del generador fotovoltaico según irradiancia y temperatura.
- La velocidad de giro sigue la potencia disponible, por lo que hay caudal también con radiación baja.
- En la versión MP la alimentación en alterna cubre la demanda cuando la radiación no es suficiente.
Entorno de instalación
- Funcionamiento entre -10 °C y 60 °C; temperatura ambiente nominal entre -10 °C y 50 °C.
- Altitud máxima de 1.000 m para trabajar a la corriente nominal.
- Envolvente de tamaño 2 con grado de protección IP66 / NEMA 4X.
Aplicaciones Detalladas y Casos de Uso
Riego agrícola con bomba trifásica existente
- Accionamiento solar de bombas sumergibles o de superficie con motor asíncrono trifásico a 3 x 400 VCA.
- Conversión de instalaciones de riego ya montadas sin sustituir la bomba, aprovechando el motor instalado.
- Adaptación del caudal a la radiación disponible a lo largo de la jornada de riego.
Abastecimiento de agua y llenado de depósitos
- Bombeo hacia depósitos elevados o balsas de acumulación con consigna de nivel.
- Suministro a explotaciones ganaderas y a núcleos aislados sin acometida eléctrica firme.
- Objetivo de volumen diario gestionado mediante el cambio de fuente en la versión MP.
Instalaciones híbridas fotovoltaica y red o grupo electrógeno
- Alimentación alternativa desde red o grupo cuando la generación fotovoltaica no cubre la demanda.
- Reducción del sobredimensionado del campo fotovoltaico al existir una fuente de respaldo.
- Conmutación de fuente gestionada por el accesorio HMA del fabricante en función de la irradiancia, la franja horaria o el volumen diario objetivo.
Supervisión y mantenimiento de la instalación
- Lectura local de tensión, corriente y potencia en el display del equipo.
- Parametrización y diagnóstico desde teléfono móvil con Bluetooth SMART 4.0 y la aplicación Nastec NOW.
- Integración en sistemas de telegestión mediante MODBUS RTU sobre RS485 o BACnet.
- Control remoto a través del portal del fabricante con los kits GSM o WiFi en equipos IOT ready.
Criterios de Selección e Integración
La selección del modelo se realiza por la corriente que demanda el motor de la bomba, no por la potencia nominal del campo fotovoltaico. El VS 418 MP admite hasta 18 A de salida, valor que el fabricante asocia a motores con potencia típica P2 de 7,5 kW a 3 x 400 VCA. Conviene comparar siempre la corriente de placa del motor con ese límite antes de cerrar la configuración.
La ventana de entrada en continua es de 320 a 850 VCC, con un umbral de 560 VCC a partir del cual el variador puede alcanzar el 100 % de la velocidad nominal. El diseño del generador fotovoltaico debe situar la tensión en el punto de máxima potencia dentro de esa banda en todo el rango de temperatura de trabajo, y la tensión de circuito abierto en frío por debajo de 850 VCC.
Cuando la distancia entre el variador y el motor es elevada, el catálogo del fabricante ofrece filtros de salida dV/dt y filtros sinusoidales cuya tabla de compatibilidad incluye expresamente el VS 418. Para la supervisión a distancia existen kits GSM y WiFi aplicables a los equipos declarados IOT ready.
Servicio Técnico Profesional Techno Sun
Asesoramiento técnico para instaladores profesionales en el dimensionado del campo fotovoltaico, la verificación de la corriente del motor y la puesta en marcha del variador.
NASTEC VASCO Solar VS 418 MP
Referencia: WAT239 | Variador de frecuencia para bombeo solar
Accionamiento solar de bombas con motor asíncrono trifásico, con doble alimentación fotovoltaica y de red, hasta 18 A de salida y 7,5 kW de potencia típica de motor.
