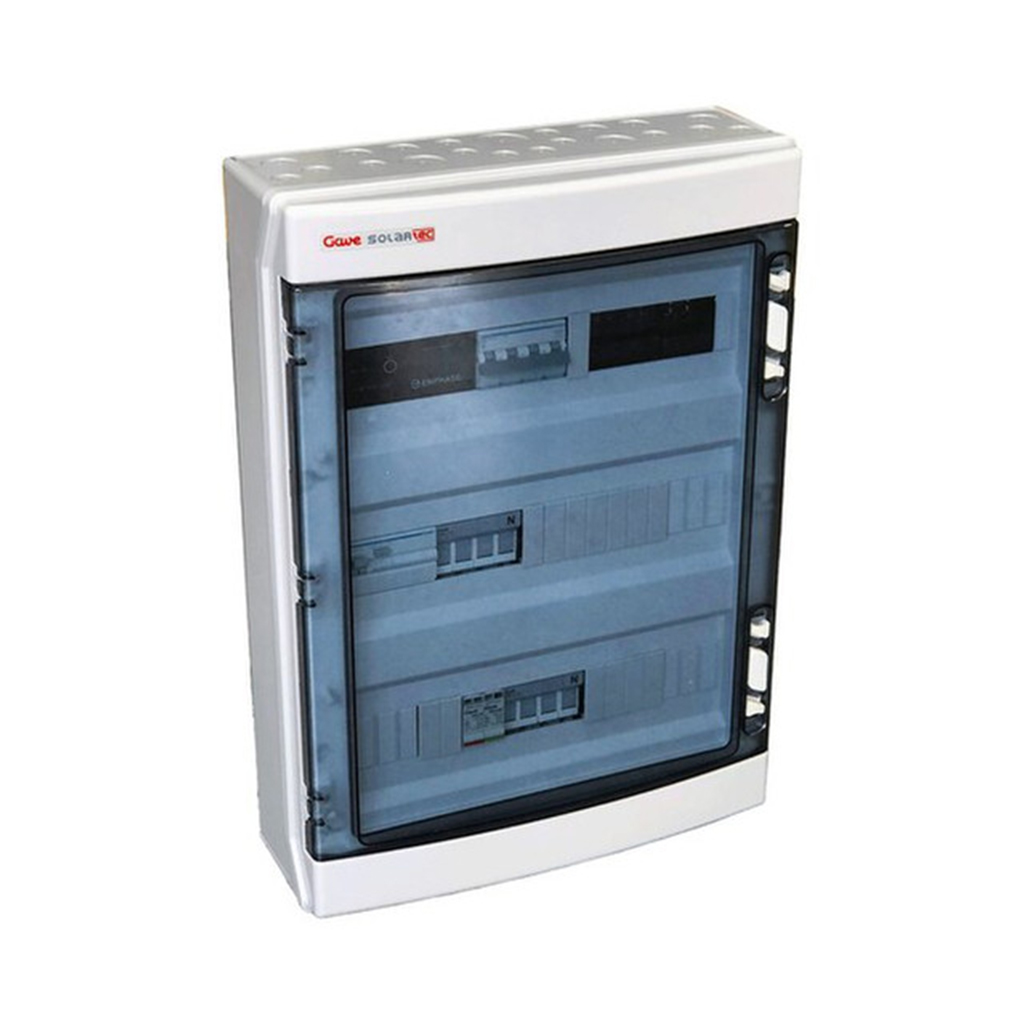

GAVE | Caja protecciones AC | Automático 20A | Diferencial 30mA tipo A | Sobretensiones clase II
[029ACT-E1C] GAVE | Caja protecciones AC | Automático 20A | Diferencial 30mA tipo A | Sobretensiones clase II
Incluye ENVOY y Q-Relé trifásico
📕 Descarga de documentación
Display Name:
[029ACT-E1C] GAVE | Caja protecciones AC | Automático 20A | Diferencial 30mA tipo A | Sobretensiones clase II
HS Code:
85371098
Especificaciones Técnicas Detalladas
- Interruptor automático: Tetrapolar 20 A, curva C
- Poder de corte: 6 kA (UNE-EN 60898-1)
- Interruptor diferencial: Bipolar tipo A, sensibilidad 30 mA (UNE-EN 61008-1)
- Protección contra disparos intempestivos: 0,25 kA
- Protección contra sobretensiones: Clase II PSTC440
- Corriente de descarga nominal (In): 20 kA
- Corriente de descarga máxima (Imax): 40 kA
- Nivel de protección a In (Up): 1,5 kV
- Dispositivos Enphase: Q-Relay + Envoy
- Transformadores de intensidad: CT de Producción Enphase
- Función del relé de control: Prevención de desequilibrios en la red
- Medición: Medidor de producción y consumo Enphase con protección fusible asociada
- Configuración: Trifásica, 1 circuito
- Material de la envolvente: Policarbonato de doble aislamiento clase II
- Uso: Apta para instalación en exterior
- Resistencia a impactos: IK08
- Dimensiones (Al x An x Pr): 586 x 418 x 148 mm
- Código EAN: 8430892317160
- Fabricante: Gave Solartec
Datos de Rendimiento y Protección
Niveles de Protección
- Poder de corte del automático: 6 kA
- Descarga nominal del SPD: 20 kA / máxima 40 kA
- Nivel de protección residual: 1,5 kV
Robustez de la Envolvente
- Doble aislamiento clase II en policarbonato
- Resistencia a impactos IK08
- Instalación en exterior
Aplicaciones Detalladas y Casos de Uso
Instalaciones Fotovoltaicas con Microinversores Enphase
- Protección y control de la salida CA de sistemas trifásicos con microinversores Enphase
- Integración del relé Q-Relay y el gateway Envoy en una única envolvente preconfigurada
- Medición de producción y consumo mediante transformadores de intensidad
Protección Eléctrica Conforme a Normativa
- Protección contra sobrecargas y cortocircuitos mediante automático tetrapolar
- Protección contra contactos indirectos con diferencial tipo A inmunizado
- Protección contra sobretensiones transitorias clase II
Montaje en Exterior
- Envolvente de policarbonato resistente a la intemperie
- Cableado de conexión preparado para línea desde módulo FV, cuadro eléctrico y medida de consumo
- Solución compacta que reduce el tiempo de instalación en obra
Certificaciones y Cumplimiento Normativo Completo
Normas de Protección
- UNE-EN 60898-1 - Interruptores automáticos para instalaciones domésticas y análogas
- UNE-EN 61008-1 - Interruptores diferenciales sin dispositivo de protección contra sobreintensidades
Características de la Envolvente
- Aislamiento Clase II - Doble aislamiento en policarbonato
- IK08 - Resistencia a impactos mecánicos
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
GAVE ACT-E1C
Referencia: 029ACT-E1C | Caja de Protecciones CA Trifásica
La solución definitiva para la protección y el control de la salida CA en instalaciones trifásicas con microinversores Enphase que demandan máxima fiabilidad.
