Power meter single-phase self-consumption zero injection for X1-Boost and X1-Hybrid series Eastron / CHINT DDSU666 - SOLAX
[DDSU666-D] Power meter single-phase self-consumption zero injection for X1-Boost and X1-Hybrid series Eastron / CHINT DDSU666 - SOLAX
Este producto se vende solo con el inversor correspondiente
📕 Descarga de documentación
Display Name:
[DDSU666-D] Power meter single-phase self-consumption zero injection for X1-Boost and X1-Hybrid series Eastron / CHINT DDSU666 - SOLAX
Especificaciones Técnicas Detalladas
- Tipo de medición: Energía activa y reactiva monofásica bidireccional
- Clase de precisión (energía activa): 1,0 conforme a IEC 62053-21
- Corriente máxima: 80 A directos, sin necesidad de transformador de corriente externo
- Corriente de referencia: 5 A — corriente mínima de arranque 0,4 % de la corriente nominal
- Tensión nominal de operación: 230 V AC, rango ampliado 100 V – 240 V AC
- Frecuencia de red: 50 Hz / 60 Hz con detección automática
- Resolución del display: 6 dígitos enteros + 2 decimales (formato 6+2)
- Función de registro bidireccional: Lectura independiente de energía importada y energía exportada
- Tensión nominal: 230 V AC monofásica (rango 100 V – 240 V AC)
- Frecuencia de operación: 50 Hz / 60 Hz
- Corriente máxima directa: 80 A sin transformador de corriente externo
- Sección de conductor máxima en bornas: 35 mm² para acometidas de alta potencia
- Consumo propio del vatímetro: ≤ 1 W / ≤ 10 VA
- Categoría de sobretensión: OVC III apta para instalación en cuadros de distribución
- Aislamiento eléctrico: Doble aislamiento clase II conforme a EN 50470-1
- Indicación de polaridad inversa: LED y código en display LCD
- Puerto de comunicación: RS485 aislado galvánicamente
- Protocolo industrial: Modbus RTU estándar
- Dirección Modbus configurable: 1 a 247
- Baudrate soportado: 1200 / 2400 / 4800 / 9600 bps (por defecto 2400 bps)
- Paridad y bits de datos: Ninguna, par o impar — 8 bits de datos, 1 bit de stop
- Cableado recomendado: Par trenzado apantallado, longitud máxima 1200 m
- Longitud máxima del bus RS485: 1200 m con resistencias de terminación
- Mapa de registros Modbus: Compatible con el firmware de inversores SolaX X1-Hybrid, X1-Fit, X1-Boost y X1-Mini
- Formato físico: 1 módulo DIN estándar de 35 mm
- Dimensiones (Al × An × P): 100 × 36 × 65 mm
- Peso neto del vatímetro: Aproximadamente 150 g
- Sistema de montaje: Carril DIN 35 mm estándar, instalación rápida sin herramientas especiales
- Material de la envolvente: Policarbonato autoextinguible de alta resistencia mecánica
- Display frontal: LCD con backlight y dígitos 6+2 de fácil lectura
- Indicadores LED de estado: Energía activa, energía reactiva, comunicación y polaridad
- Conexiones eléctricas: Bornas atornilladas con tornillos imperdibles y protección contra contacto directo
- Temperatura de operación: −25 °C a +55 °C, rango industrial extendido
- Temperatura de almacenamiento: −40 °C a +70 °C
- Humedad relativa máxima: ≤ 95 % sin condensación
- Grado de protección del panel frontal: IP51 contra polvo y goteo vertical
- Altitud máxima de instalación: Hasta 2000 m sobre el nivel del mar
- Resistencia a vibración mecánica: Cumple IEC 62052-11 para entornos industriales
- Ensayo de impacto: IK06 sobre envolvente de policarbonato
- Protección contra inversión de polaridad: Diodo interno en puerto RS485
Datos de Rendimiento y Parámetros de Funcionamiento
Límites Operacionales
- Corriente máxima de paso: 80 A directos, sin saturación del shunt interno
- Tensión admisible: 100 – 240 V AC con tolerancia del ±20 %
- Temperatura de servicio industrial: −25 °C a +55 °C
- Humedad relativa máxima operativa: 95 % sin condensación
Capacidades de Medición
- Energía activa bidireccional con clase de precisión 1,0
- Energía reactiva en cuatro cuadrantes para estudios de factor de potencia
- Potencia activa, reactiva y aparente instantánea en watios y VA
- Tensión, corriente, frecuencia y factor de potencia simultáneos
Parámetros de Comunicación
- Protocolo Modbus RTU con direccionamiento de 1 a 247
- Velocidades de transmisión: 1200, 2400, 4800 y 9600 bps
- Bus RS485 con aislamiento galvánico y protección contra sobretensiones
- Mapa de registros documentado en el manual oficial SolaX
Interfaz y Operación Local
- Display LCD con backlight de alta visibilidad en condiciones de baja luminosidad
- Resolución 6+2 dígitos con unidades automáticas en kWh y MWh
- LEDs de estado para energía activa, reactiva y comunicación Modbus
- Configuración local mediante pulsador frontal para baudrate y dirección
Aplicaciones Detalladas y Casos de Uso Profesional
Autoconsumo Residencial Monofásico con Inversor SolaX X1
- Instalación típica en viviendas con suministro monofásico 230 V y potencia contratada hasta 15 kW
- Lectura directa del balance entre producción fotovoltaica y consumo de la vivienda
- Compatibilidad nativa con inversores SolaX X1-Hybrid, X1-Fit, X1-Boost y X1-Mini
- Permite registrar excedentes vertidos a la red para compensación o balance neto
Control de Inyección Cero Monofásica
- Permite al inversor híbrido SolaX X1-Hybrid limitar la exportación a la red eléctrica
- Esencial en zonas con tarifas reguladas que penalizan el vertido de excedentes
- Compatible con la función anti-reflujo del firmware oficial SolaX
- Conexión rápida al puerto RS485 del inversor con cable de par trenzado apantallado
Monitorización de Producción Fotovoltaica
- Lectura en tiempo real de potencia activa instantánea generada por la planta solar
- Visualización de energía acumulada diaria, mensual y anual mediante display LCD
- Envío periódico de registros al inversor para almacenamiento y representación gráfica
- Acceso remoto desde la plataforma SolaX Cloud cuando se combina con la pasarela WiFi/LAN
Balance de Energía y Auditoría de Consumo
- Medición simultánea de energía importada de la red y energía exportada a la red
- Ideal para estudios de eficiencia energética y auditorías residenciales profesionales
- Detección de consumo en standby y patrones de uso horario de la vivienda
- Base técnica para optimizar el autoconsumo y dimensionar correctamente el sistema de baterías
Sistemas Híbridos con Baterías de Litio SolaX
- Permite al inversor SolaX X1-Hybrid optimizar los ciclos de carga y descarga de las baterías
- Lectura del balance neto en tiempo real para arbitraje energético con la red eléctrica
- Compatible con la lógica de gestión de almacenamiento de la serie Triple Power y BMS SolaX
- Aumenta el porcentaje de autoconsumo hasta superar el 80 % en tipologías residenciales típicas
Certificaciones y Cumplimiento Normativo Completo
Estándares Internacionales de Medición
- IEC 62052-11 — Requisitos generales para contadores de energía eléctrica de corriente alterna
- IEC 62053-21 — Clase de precisión 1,0 para energía activa en vatímetros estáticos
- EN 50470-1 — Requisitos generales europeos para equipos de medición eléctrica
- EN 50470-3 — Requisitos particulares para vatímetros estáticos activos de corriente alterna
Conformidad Europea y Ambiental
- Marcado CE — Conformidad con directivas europeas de seguridad eléctrica y compatibilidad electromagnética
- Directiva RoHS — Restricción de sustancias peligrosas en equipos eléctricos y electrónicos
- Compatibilidad electromagnética EMC — Ensayos de emisión e inmunidad superados conforme a normativa europea
- Distribución oficial SolaX — Garantía de trazabilidad y soporte técnico del fabricante
Componentes Compatibles de la Serie SolaX Accessories
Este vatímetro pertenece a la serie SolaX Accessories de SolaX Power. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa de monitorización, comunicación y conexionado eléctrico según las necesidades específicas de cada instalación fotovoltaica monofásica.
Pinza / Transformador de Corriente
- ACC1212 — Pinza amperimétrica de núcleo partido para monitorización indirecta
- 309301001500 — Transformador de corriente toroidal para aplicaciones de medida
Módulo de Comunicación
- ACC2274 — Pasarela de comunicación WiFi para monitorización remota SolaX
- ACC2271 — Módulo LAN Ethernet para integración en redes corporativas
Caja de Conexiones
- ACC1975 — Caja estanca de conexionado eléctrico IP65 para intemperie
- ACC1837 — Caja de derivación para cableado de comunicación RS485
Cable de Batería
- ACC2503 — Cable de batería de sección adecuada para sistemas con almacenamiento
- ACC2504 — Cable de potencia con terminal de ojo preaislado para conexión rápida
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, configuración del bus RS485, parametrización Modbus, puesta en marcha y resolución de incidencias técnicas en sistemas fotovoltaicos con inversores SolaX X1 y vatímetros de medición directa.
STOCK PERMANENTE
ENVÍO 24-48H
GARANTÍA OFICIAL SOLAX

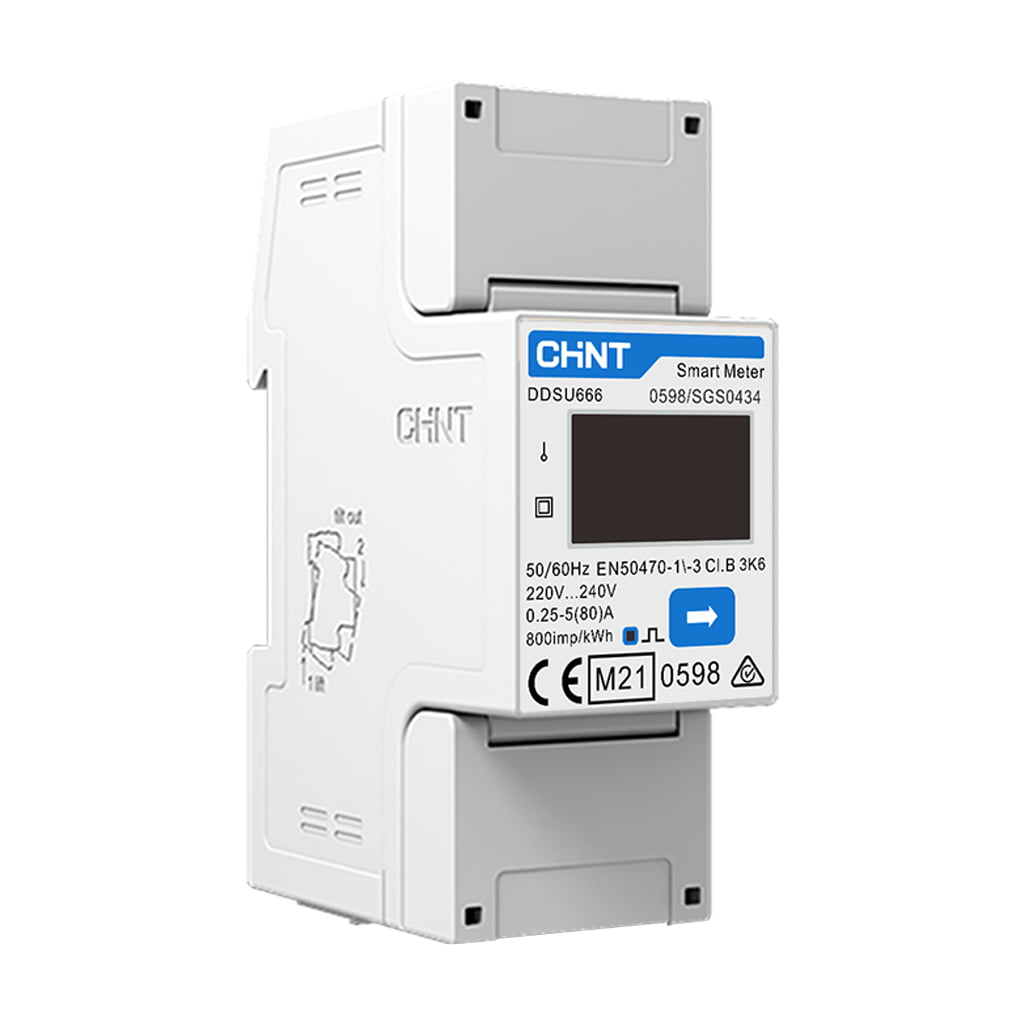

Vatímetro DDSU666-D 80 A — Chint para SolaX
Referencia: DDSU666-D | Vatímetro Monofásico de Medición Directa
La solución definitiva para la monitorización energética y el control de inyección cero en instalaciones fotovoltaicas monofásicas con inversores SolaX X1 que demandan máxima fiabilidad, precisión de medida y conectividad industrial Modbus RTU.
✓ GARANTÍA OFICIAL SOLAX POWER
✓ DISTRIBUIDOR AUTORIZADO
