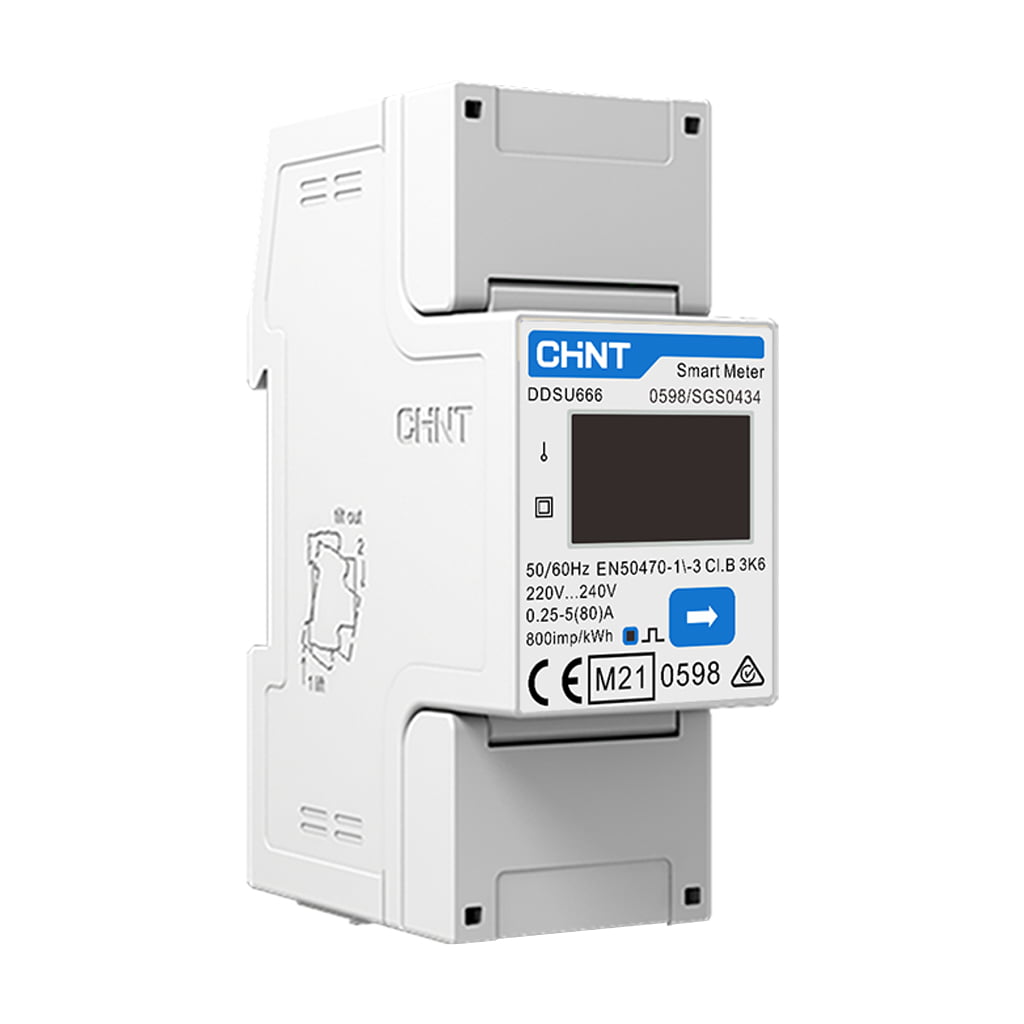

[DDSU666-D] Power meter single-phase self-consumption zero injection for X1-Boost and X1-Hybrid series Eastron / CHINT DDSU666 - SOLAX
Este producto se vende solo con el inversor correspondiente
Display Name:
[DDSU666-D] Power meter single-phase self-consumption zero injection for X1-Boost and X1-Hybrid series Eastron / CHINT DDSU666 - SOLAX
- 01 Ficha técnica DDSU666 1PH CHINT [EN]
- 02 Manual de instalación vatímetro monofásico para SOLAX CHINT DTSU666-D [EN]
- 03 Certificado EN61010 DDSU666 DTSSU666 CHINT [EN]
- 03 Certificado EN61326 DDSU666 DTSSU666 CHINT [EN]
- 03 Declaracion conformidad UE DDSU666 DTSSU666 CHINT [EN]
- 03 Garantía Solax Power [ES]
Especificaciones Eléctricas
- Voltaje Nominal: 230V AC ±20%
- Rango Voltaje: 184V - 276V AC
- Corriente Máxima: 100A (Directo)
- Corriente Básica (Ib): 10A
- Corriente de Arranque: 0.004 Ib (40mA)
- Frecuencia: 50/60 Hz ±5%
- Consumo Propio:
Precisión de Medición
- Energía Activa: Clase 1 (±1%)
- Energía Reactiva: Clase 2 (±2%)
- Voltaje: ±0.5%
- Corriente: ±0.5%
- Potencia: ±1%
- Factor de Potencia: ±1%
- Frecuencia: ±0.05Hz
Comunicación
- Protocolo: Modbus RTU
- Interface: RS485 (2 hilos)
- Baud Rate: 1200-9600 bps
- Dirección: 001-247
- Formato Datos: N,8,1 / E,8,1
- Distancia Max: 1200m
Display y Visualización
- Tipo Display: LCD 6+1 dígitos
- Retroiluminación: Sí (Blanca)
- Resolución kWh: 0.01 kWh
- Registro Max: 999999.99 kWh
- Auto-scroll: Configurable
- LED Indicador: 1000 imp/kWh
📊 Parámetros Medidos en Tiempo Real
| Categoría | Parámetros | Unidad | Precisión |
|---|---|---|---|
| Energía | Activa Import/Export, Reactiva Q1-Q4 | kWh / kVArh | Clase 1 |
| Potencia | Activa, Reactiva, Aparente | W / VAr / VA | ±1% |
| Voltaje | RMS instantáneo | V | ±0.5% |
| Corriente | RMS instantáneo | A | ±0.5% |
| Factor Potencia | cos φ | - | ±1% |
| Frecuencia | Frecuencia de red | Hz | ±0.05Hz |
Especificaciones Físicas
- Dimensiones: 90×36×65 mm
- Módulos DIN: 2 módulos (36mm)
- Peso: ~120g
- Montaje: Carril DIN 35mm
- Terminales: Hasta 35mm²
- Material: PC+ABS ignífugo
Condiciones Ambientales
- Temp. Operación: -25°C a +55°C
- Temp. Almacenaje: -40°C a +70°C
- Humedad Relativa: ≤95% sin condensación
- Altitud Máxima: 2000m SNM
- Protección IP: IP51 (frontal)
- Vida Útil: >10 años
🔄 Función Antivertido / Inyección Cero
⚙️ Características Principales:
- Medición bidireccional de energía (import/export)
- Detección instantánea de flujo de energía
- Compatible con inversores Solax X1 y X3
- Comunicación RS485 en tiempo real
- Precisión Clase 1 para control exacto
📊 Registros Antivertido:
- Energía consumida de red (kWh import)
- Energía inyectada a red (kWh export)
- Potencia instantánea con dirección
- Balance neto en tiempo real
- Histórico de flujos energéticos
El medidor DDSU666 detecta cuando hay excedente de generación solar y envía la señal al inversor para ajustar su producción, evitando la inyección a red. Ideal para instalaciones de autoconsumo sin compensación de excedentes o donde la normativa prohíbe el vertido.
🔌 Esquema de Conexión
Terminales de Conexión:
- Terminal 1: L (Fase entrada)
- Terminal 3: N (Neutro entrada)
- Terminal 2: L (Fase salida)
- Terminal 4: N (Neutro salida)
- Terminal 9: RS485 A (+)
- Terminal 10: RS485 B (-)
🔗 Compatibilidad con Inversores
SOLAX Serie X1
- X1-Boost
- X1-Hybrid
- X1-Retrofit
- X1-Mini
SOLAX Serie X3
- X3-Hybrid
- X3-Pro
- X3-MIC
- X3-MEGA
Otros Compatibles
- Cualquier inversor con Modbus RTU
- Sistemas de gestión energética
- PLCs industriales
- Sistemas SCADA
🏆 Certificaciones y Normativas
Conformidad Europea
Clase 1
Requisitos generales
Sin sustancias peligrosas
Retardante llama
Compatibilidad EM
✅ Garantía y Soporte
2 años de garantía contra defectos de fabricación. Calibración garantizada por 10 años sin mantenimiento. Soporte técnico especializado y documentación completa disponible.
⭐ Ventajas del CHINT DDSU666
🎯 Precisión Clase 1
Medición exacta para facturación y control de consumos con ±1% de precisión
💰 Conexión Directa 100A
Sin necesidad de transformadores de corriente, instalación simple y económica
📡 Modbus RTU Integrado
Comunicación directa con inversores y sistemas de gestión sin módulos adicionales
📞 Soporte Técnico Especializado
Te ayudamos con la configuración del medidor y la integración con tu inversor Solax
Distribuidor Oficial CHINT/Eastron | Stock Permanente | Envío 24-48h
Specifications
| _Marca | Solax |
