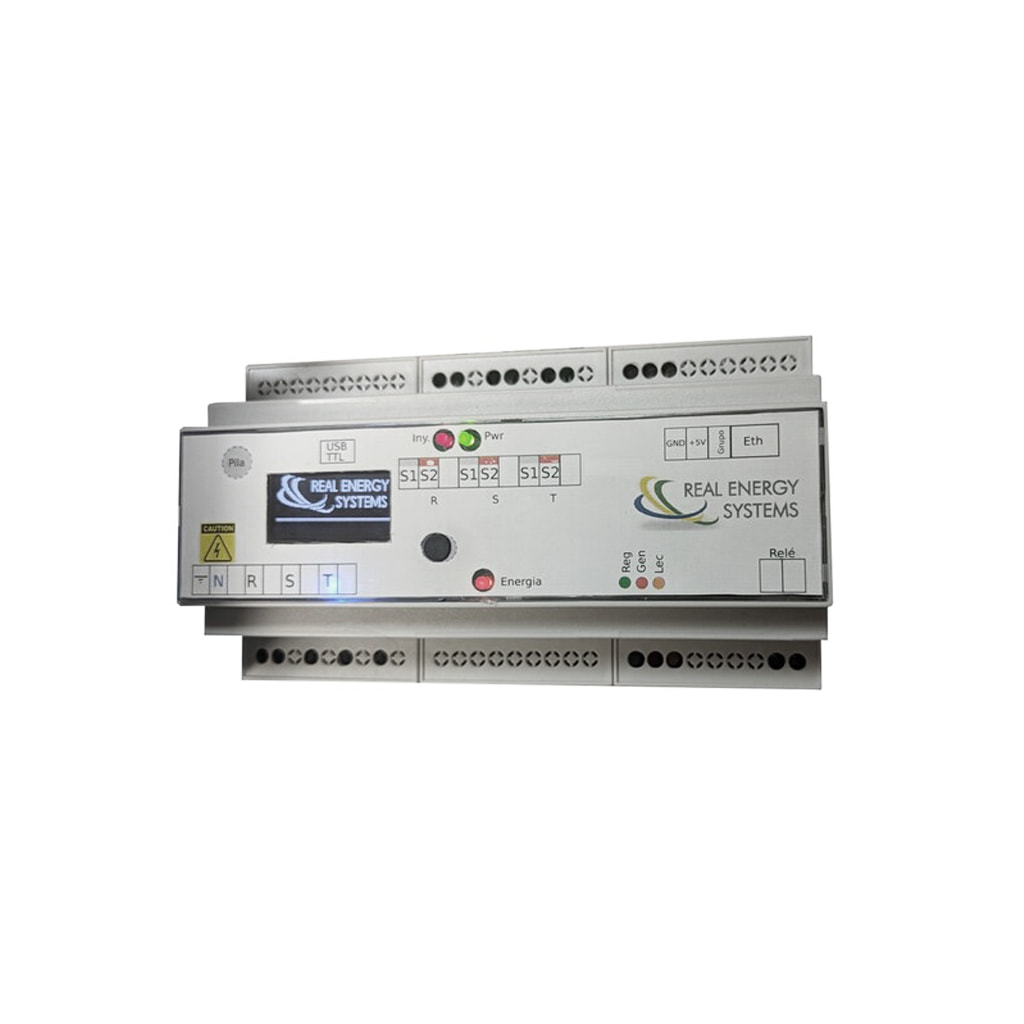

Real Energy Systems Prisma 310A
[MON0298] Real Energy Systems Prisma 310A
Dynamic power controller with zero injection.
It integrates in the same device a regulator and a counter eliminating the need for other external components in power regulation, limiting or eliminating energy export.
Allows to manage different inverter models from different manufacturers.
RS485 communication (Modbus RTU). Requires REN-TTL-485.
Applicable to single-phase and three-phase installations.
📕 Descarga de documentación
Display Name:
[MON0298] Real Energy Systems Prisma 310A
HS Code:
90283019
Especificaciones Técnicas Detalladas
- Alimentación: 90-265 VAC, 50-60 Hz
- Conexiones en voltaje primario: 3x (85-265 VAC) 50/60 Hz
- Condiciones de trabajo: -20 a +50 °C, 5-95% HR sin condensación
- Dimensiones: 90 x 158 x 58 mm
- Peso: 400 g
- Grado de protección: IP20
- Material de la caja: Plástico PC/ABS autoextinguible UL94-V0
- Montaje: Sobre carril DIN EN 60715
- Clase térmica: Ta70C/B
- Fabricado en: España (Unión Europea)
- Comunicación con inversores: RS-485 y Ethernet
- Protocolos: ComLynx, Modbus TCP, Modbus RTU (configurable, incluye Sunspec)
- Contaje directo: Transformador de intensidad relación X/5A
- Comunicación con contadores externos: Ethernet
- Comunicación externa: Servidor Modbus TCP para monitorización
- Bus de comunicaciones: TTL (5V); para RS485 (Modbus RTU) emplea la pasarela REN-TTL-485
- Conector de red: Ethernet RJ45
- Firmware: PRISMA 310A
- Pantalla: OLED integrada de 1.3" con pulsador de navegación
- Medidas eléctricas: 3 lecturas de voltaje + 3 lecturas de intensidad (5A)
- Relé de desconexión / contactor: Contacto seco; Tipo AC1 máx. 16A / 250VAC; Tipo AC15 máx. 0,5A / 240V
- Salida digital: Relé
- Entrada digital: Señalización de encendido de grupo electrógeno
- Señalización: Leds (2 verdes / 2 naranja / 2 rojos) y buzzer interno para notificación sonora
- Alimentación interna: Fuente de alimentación continua integrada (alimentación externa a 220V)
Datos de Rendimiento y Modos de Funcionamiento
Autoconsumo sin Excedentes
- Evita la inyección de energía a la red mediante doble control físico y lógico
- Cumplimiento de la norma UNE 217001-IN y del RD 244/2019
- Maximiza la producción ajustándose a la legislación local
Modalidades Avanzadas
- Gestión de múltiples modelos de inversores de distintos fabricantes
- Hasta 6 instalaciones trifásicas con distintos contadores o consumos próximos
- Compatible con grupos electrógenos (doble control de no inyección y protección integrada)
- Balanceo dinámico de fases mediante inversores monofásicos
Aplicaciones Detalladas y Casos de Uso
Autoconsumo Fotovoltaico
- Instalaciones de autoconsumo sin excedentes que requieren evitar el vertido a red
- Plantas de generación renovable que necesitan regulación dinámica de la potencia inyectada
Instalaciones con Grupo Electrógeno
- Sistemas híbridos con grupos electrógenos que exigen doble control de no inyección
- Protección integrada del grupo frente a retornos de energía
Gestión Multi-Instalación
- Control centralizado de hasta 6 instalaciones trifásicas próximas
- Balanceo dinámico de fases en configuraciones con inversores monofásicos
Certificaciones y Cumplimiento Normativo Completo
Normativa de Autoconsumo
- UNE 217001-IN - Sistemas anti-vertido para autoconsumo
- RD 244/2019 - Regulación del autoconsumo de energía eléctrica en España
Conformidad y Seguridad
- Marcado CE - Declaración de conformidad europea
- UL94-V0 - Material de caja autoextinguible
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Real Energy Systems Prisma 310A
Referencia: MON0298 | Controlador dinámico de potencia
La solución definitiva para el control de inyección cero en autoconsumo, garantizando el cumplimiento normativo y la máxima eficiencia en instalaciones monofásicas y trifásicas.
