Protection kit to cover IQ-Battery 3T batteries.

IQ7+ microinverter compatible smart grids drastically simplify the installation process while achieving maximum system performance.
To benefit from the 25-year warranty, an IQ Gateway must be installed.

Wireless communication adapter that allows direct communication between the IQ Battery and the IQ Gateway.

Plug-and-play USB Zigbee dongle operating in the 2.4GHz band for Enphase IQ batteries.
It can be used to extend the range of the Enphase Zigbee network established between the IQ gateway, the IQ system controller (network forming systems only) and the IQ batteries.

DC to MC4 adapter for IQ series microinverters.
Rated voltage and current: 100VAC and 20A
Temperature rating: -40°C to 85°C (-40°F to 85°C)

Female sealing cap for sealing unused connectors after installation.

Current transformer 5m long.
For DNS, XS, MS, NS Series.

Single-phase wattmeter with one CT included.

Carga simultánea de CC y CA*.
Autenticación por tarjeta RFID.
Pantalla táctil multilingüe de 7" en color.
Carcasa de acero inoxidable de gran resistencia.
Protecciones contra sobretensiones permanentes y transitorias Tipo II.
Protecciones diferenciales y magnetotérmicas contra contactos indirectos, cortocircuitos y sobrecargas.
OCPP, Modbus, MQTT.
Sistema de bloqueo de conectores.
RS485, Ethernet (modo switch).
Comunicaciones remotas 3G/4G.
Lector de tarjetas de crédito contactless.
Smart DLM.

Potencia nominal corriente alterna 250 KVA
Potencia máxima corriente alterna 250 KW (cos?=1).
*Entrada
Tensión continúa máxima en circuito abierto 880 Vdc
Rango completo de MPPT 450 ÷ 760 Vdc
Intervalo de ejercicio 450 ÷ 760 Vdc
Corriente de entrada máxima 590 Acc
Tensión de umbral para el suministro hacia la red 540 Vdc
Tensión de Ripple <1%
Número de entradas 1
Número de MPPT 1
Conectores CC Busbar
*Salida
Tensión de ejercicio 400 Vca
Intervalo de operación 340 ÷ 460 Vca (1)
Intervalo para la máxima potencia 340 ÷ 460 Vca
Intervalo de frecuencia 47,5 ÷ 51,5 Hz (Opcional a 60 Hz) (1)
Intervalo de frecuencia configurable 47 ÷ 53 Hz (Opcional a 60 Hz)
Corriente nominal 361 Aca
Corriente máxima 420 Aca
Contribución a la corriente de cortocircuito 630 Aca
Distorsión armónica (THDi) <3%
Factor de potencia de 0,9 ind. a 0,9 cap.p. (1)
Separación galvánica Transformador BF
Conectores CA Busbar
*Sistema
Rendimiento máximo 96,3%
Rendimiento europeo 95,3%
Consumo stand-by <32W
Consumo de noche <32W
Protecciones internas Magneto térmico lado CA - Seccionador en lado CC
Protección funcionamiento en isla Si
Detección dispersión hacia tierra Si
Disipación de calor Ventilador controlado
Temperatura de servicio -20°C ÷ 45°C (sin reducción de potencia)
Temperatura de almacenamiento -20°C ÷ 70°C
Humedad 5 ÷ 95% sin condensación
Peso 1630 Kg
*Comunicación:
Pantalla táctil LCD color 4.3".
Interfaz de comunicación: Ethernet, USB, 2 x RS232, 2
Entradas para control remoto (desconexión y EPO del inversor) y 3 relés de señales de estado
operativo.
RS485 (versión de ranura).
Protocolo incluido: ModBUS y ModBUS/TCP.
Conexión remota directa al Display mediante conexión VNC ( gratuita).
OPCIONES DE REGULACION DEL INVERSOR:
1.- Regulación de potencia final del inversor ( local y remoto.)
2.- Gestión del Factor de Potencia ( local o remoto).
3.- Gestión de Reactiva y activa ( local o remoto).
4.-Gestion del Mppt ( local o remoto)
5.-Variacion de la potencia final en relación a la frecuencia de la red ( compatible sistemas off-grid).
*Standards
EMC EN61000-6-3, EN61000-6-2, EN61000-3-11, EN61000-3-12
Seguridad EN62109-1, EN62109-2
Directivas Directiva de baja tensión: 2006/95/EC, EMC Directiva: 2004/108/EC
Supervisión de la red ref. SIRIO K80 HV CEI 0-16, A70, Real Decreto 413/2014, PO12.3, G59-2,G59,3,
Normativa Chile PGMD.
(1) Estos valores pueden variar de acuerdo con las regulaciones locales.

La unidad de venta es pallet completo, 33 uds. por pallet.
Mono-PERC TSM-DE21, 132 cells
Dimensiones del panel: 2384x1303x35mm

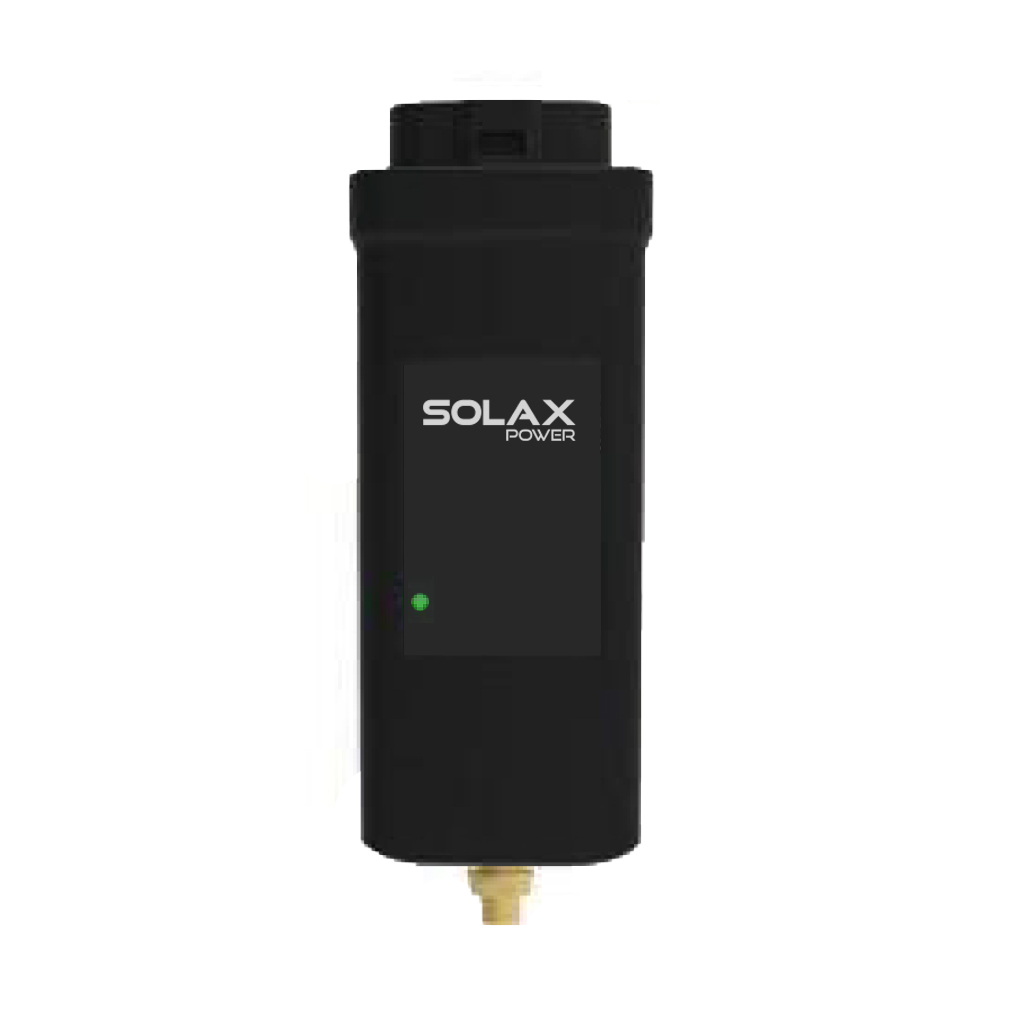

• Dongle / Pocket WiFi NO incluido

Includes:
Batteries, BMS, inverter-battery cables, module-module cables and M1 rack.

*Input
Nominal Voltage: 400 VAC 3F
Voltage Tolerance: +20% / -25%
Frequency: 45 to 65 Hz
Soft Start: 0 - 100% in 125 sec (preset)
BY-PASS
Nominal Voltage: 400 V 3F + N (± 20%, preset)
Frequency: 50 or 60 Hz (Adjustable).

*Output
Nominal Power: 80 kvas.
Active Power: 72 kW.
Nominal Voltage: 400 V 3F ± 20% (preset)
Frequency: 50 or 60 Hz (adjustable).
Static Stability: ± 1%
Dynamic Stability: ± 5%
Voltage Distortion with Linear Load: 1% typ, 2% Max
Crest Factor (Ipeak/Irms) - EN62040-3: 3:1
Voltage Distortion with Non-Linear Load: < 3%
Overload: 110% for 60 min, 125% for 10 min, 150% for 1 min.
BATTERY
Type: VLRA AGM /GEL; NiCd for PV applications
Nominal Voltage: 384 Vdc
Residual Ripple Voltage: ± 1%
Maximum Charging Current from SPS Output (PV Inverter): 200A

*System
Dimensions (HxWxD): 888x740x1400
Weight (kg): 52
Operating Temperature: 0 to 40°C
RH: < 95% non-condensing
Color: RAL 7035
Protection Level: IP20
Standards: Safety IEC EN 62040-1; EMC IEC EN 62040-2; Performance IEC EN 62040-3

• Potencia de salida nominal: 12kW
• Doble canal MPPT
• Interfaz de comunicación: RS485, USB
• Interruptor de desconexión de CC integrado
• Descargadores de CC y de CA de clase II
• Pantalla alfanumérica de 2 líneas y 16 caracteres
• Grado de protección IP65
• Refrigeración por convección natural• Contrapartes suministradas (tanto CA como CC)
• Función de alimentación a cero de la red
• 10 años de garantía

• Potencia de salida nominal: 15kW
• Doble canal MPPT
• Interfaz de comunicación: RS485, USB
• Interruptor de desconexión de CC integrado
• Descargadores de CC y de CA de clase II
• Pantalla alfanumérica de 2 líneas y 16 caracteres
• Grado de protección IP65
• Refrigeración por convección natural• Contrapartes suministradas (tanto CA como CC)
• Función de alimentación a cero de la red• 10 años de garantía

• Potencia de salida nominal: 17kW• Doble canal MPPT• Interfaz de comunicación: RS485, USB• Interruptor de desconexión de CC integrado• Descargadores de CC y de CA de clase II• Pantalla alfanumérica de 2 líneas y 16 caracteres• Grado de protección IP65• Refrigeración por convección forzada• Contrapartes suministradas (tanto CA como CC)• Función de alimentación a cero de la red• 10 años de garantía

• Potencia de salida nominal: 20kW• Doble canal MPPT• Interfaz de comunicación: RS485, USB• Interruptor de desconexión de CC integrado• Descargadores de CC y de CA de clase II• Pantalla alfanumérica de 2 líneas y 16 caracteres• Grado de protección IP65• Refrigeración por convección forzada• Contrapartes suministradas (tanto CA como CC)• Función de alimentación a cero de la red• 10 años de garantía

• Potencia de salida nominal: 22kW• Doble canal MPPT• Interfaz de comunicación: RS485, USB• Interruptor de desconexión de CC integrado• Descargadores de CC y de CA de clase II• Pantalla alfanumérica de 2 líneas y 16 caracteres• Grado de protección IP65• Refrigeración por convección forzada• Contrapartes suministradas (tanto CA como CC)• Función de alimentación a cero de la red• 10 años de garantía

• Potencia de salida nominal: 24kW• Doble canal MPPT• Interfaz de comunicación: RS485, USB• Interruptor de desconexión de CC integrado• Descargadores de CC y de CA de clase II• Pantalla alfanumérica de 2 líneas y 16 caracteres• Grado de protección IP65• Refrigeración por convección forzada• Contrapartes suministradas (tanto CA como CC)• Función de alimentación a cero de la red• 10 años de garantía

• Dongle / Pocket WiFi NO incluido

• Dongle / Pocket WiFi NO incluido
